- 商品名称：YBP-J,YFBPG钢丝加强型铜丝屏蔽扁电缆
- 添加时间：2019-03-05 15:51:40
- 推荐度：
介绍：

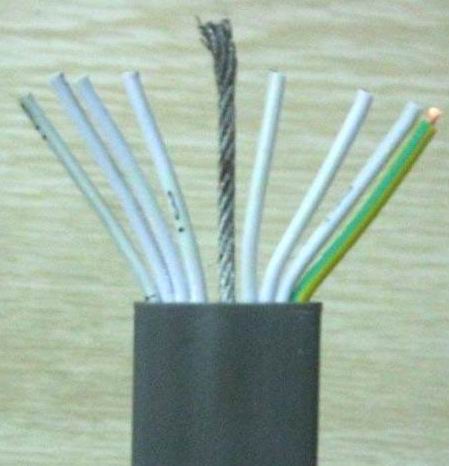

YBP-J,YFBPG钢丝加强型铜丝屏蔽扁电缆
1、交流额定电压：Uo/U=450V/750V Uo任一主导体和地之间电压有效值 U任二相导体之间有效值
2、使用电压： 交流系统： <1.1额定电压
直流系统： <1.5额定电压
3、线芯长期工作温度：≤65℃
4、产品标准： Q/32028AQ001-91
2、使用电压： 交流系统： <1.1额定电压
直流系统： <1.5额定电压
3、线芯长期工作温度：≤65℃
4、产品标准： Q/32028AQ001-91
二、 扁平电缆产品名称、用途
| 型号 | 名称 | 允许温升 | 适用范围 |
| YBP-J | 天然丁苯绝缘和护套钢丝加强型铜丝屏蔽扁电缆 | 70°C | 室内无油污场所 |
| YFBPG | 天然丁苯绝缘和氯丁护套钢丝加强型铜丝屏蔽扁电缆 | 70°C | 室外及有油污场所 |
| YBP | 天然丁苯绝缘和护套铜丝屏蔽扁电缆 | 70°C | 室内无油污场所 |
| YB | 天然丁苯绝缘和护套扁平软电缆 | 70°C | 室内无油污场所 |
| YBFP | 天然丁苯绝缘和氯丁护套铜丝屏蔽扁电缆 | 70°C | 室外及有油污场所 电缆具有不延燃性 |
| YBF | 天然丁苯绝缘和氯丁护套扁平软电缆 | 70°C | |
三、 扁平电缆技术参数
| 规格 | 导体结构 | 电缆参考数据 | 20°C最小绝缘电阻MΩ | ||||
| 外径上限(宽度×厚度) | 近似重量 | 20°C最大直流电阻 | |||||
| 芯数×截面积mm² | 根数、直径mm | YB YBF YBZ mm | YB YBF YBZ Kg/Km | 不镀锡 Ω/KM | 镀锡 Ω/KM | YB YBF | YBZ |
| 3×4 | 56/0.30 | 19.6×8.9 | 285 | 4.95 | 5.09 | 50 | 400 |
| 3×6 | 84/0.30 | 22.0×9.9 | 380 | 3.30 | 3.39 | ||
| 3×10 | 84/0.40 | 27.5×12.0 | 615 | 1.91 | 1.95 | ||
| 3×16 | 126/0.40 | 31.1×13.3 | 830 | 1.21 | 1.24 | ||
| 3×25 | 196/0.40 | 38.3×15.8 | 1230 | 0.78 | 0.795 | ||
| 3×35 | 276/0.40 | 42.8×17.6 | 1605 | 1.554 | 0.565 | 40 | 300 |
| 3×50 | 396/0.40 | 49.2×20.0 | 2205 | 0.386 | 0.393 | ||
| 3×70 | 360/0.50 | 55.6×22.5 | 2965 | 0.272 | 0.277 | ||
