- 商品名称：(ZR192-)KFFP，(ZR192-)KFVP22氟46(进口PFA)绝缘耐高温屏蔽控制电缆
- 添加时间：2021-12-02 13:48:54
- 推荐度：
介绍：
基本型号及名称
| (ZR192-)KFF | 氟46(进口PFA)绝缘和护套控制电缆 |
| (ZR192-)KFFP | 氟46(进口PFA)绝缘和护套铜丝编织屏蔽控制电缆 |
| (ZR192-)KFFR | 氟46(进口PFA)绝缘和护套控制软电缆 |
| (ZR192-)KFF22 | 氟46(进口PFA)绝缘和护套钢带铠装控制电缆 |
| (ZR192-)KFFRP | 氟46(进口PFA)绝缘和护套铜丝编织屏蔽控制软电缆 |
| (ZR192-)KFFP1 | 氟46(进口PFA)绝缘和护套镀锡铜编织屏蔽控制软电缆 |
| (ZR192-)KFFP2 | 氟46(进口PFA)绝缘和护套铜带绕包屏蔽控制电缆 |
| (ZR192-)KFFRP2 | 氟46(进口PFA)绝缘和护套铜带绕包屏蔽控制软电缆 |
| (ZR192-)KFV | 氟46(进口PFA)绝缘聚氯乙烯护套控制电缆 |
| (ZR192-)KFVR | 氟46(进口PFA)绝缘聚氯乙烯护套控制软电缆 |
| (ZR192-)KFVP | 氟46(进口PFA)绝缘铜丝编织屏蔽聚氯乙烯护套控制电缆 |
| (ZR192-)KFVRP | 氟46(进口PFA)绝缘铜丝编织屏蔽聚氯乙烯护套控制软电缆 |
| (ZR192-)KFVP2 | 氟46(进口PFA)绝缘铜带绕包屏蔽聚氯乙烯护套控制电缆 |
| (ZR192-)KFV22 | 氟46(进口PFA)绝缘聚氯乙烯外护套钢带铠装控制电缆 |
| (ZR192-)KFRV22 | 氟46(进口PFA)绝缘聚氯乙烯外护套钢带铠装控制软电缆 |
| (ZR192-)KFVP2-22 | 氟46(进口PFA)绝缘铜带绕包屏蔽钢带铠装聚氯乙烯护套控制电缆 |
| (ZR192-)KFGR(YGC-KF46R) | 氟46(进口PFA)绝缘硅橡胶护套控制软电缆 |
| (ZR192-)KFGPR(YGC-KF46RP) | 氟46(进口PFA)绝缘硅橡胶护套铜丝编织屏蔽控制软电缆 |
备注：采用进口PFA材料型号前加ZR192，需要阻燃护套型号前加ZR，导体线芯中铜丝可以采用镀锡。
代号名称和含义
| 项目 | 代号 | 说明 |
| 阻燃特性 | ZR | 分A、B、C级阻燃 |
| 系列代号 | K | 控制电缆 |
| 绝缘材料 | F | 聚全氟乙丙烯(F46)zui高工作温度200℃ |
| 可溶性聚四氟乙烯(PFA)zui高为260℃(型号前加ZR192) | ||
| 护套材料 | F | 聚全氟乙丙烯(F46)zui高工作温度200℃ |
| 可溶性聚四氟乙烯(PFA)zui高为260℃(型号前加ZR192) | ||
| V | 聚氯乙烯 | |
| G | 硅橡胶 | |
| 屏蔽材料 | P | 铜丝编织屏蔽 |
| P1 | 镀锡铜丝屏蔽 | |
| P2 | 铜带绕包屏蔽 | |
| P3 | 铝塑绕包屏蔽 | |
| 铠装材料 | 22 | 钢带铠装聚氯乙烯护套 |
| 23 | 钢带铠装聚乙烯护套 | |
| 32 | 钢丝铠装聚氯乙烯护套 | |
| 33 | 钢丝铠装聚乙烯护套 | |
| 导体结构 | A | 单股导体 |
| B | 7股绞合导体 | |
| R | 多股绞合导体 |
(ZR192-)KFFP，(ZR192-)KFVP22氟46(进口PFA)绝缘耐高温屏蔽控制电缆
产品执行标准
Q/HHTZH004.1 阻燃耐火特性试验执行GB12666-90标准
产品特点及用途
耐高温控制阻燃电缆适用于交流额定电压450/750V及以下电器仪表的连接线和自动控制系统的传输线，具有耐油、防水、耐磨、耐酸碱及各种腐蚀性气体、耐老化、不燃烧等性能，适合冶金、电力、石化等行业。
使用特性
1．交流额定电压：U0/U 450/750KV
2．zui高工作温度：聚全氟乙丙烯(F46)绝缘不超过200℃ 可溶性聚四氟乙烯(PFA)绝缘不超过260℃
3．zui低环境温度：聚氯乙烯护套：固定敷设-40℃，非固定敷设-15℃ 氟塑料及硅橡胶护套：固定敷设-60℃，非固定敷设-20℃
4．电缆安装敷设温度应不低于0℃(氟塑料、硅橡胶和丁腈护套电缆不低于-25℃)。
5．电缆允许弯曲半径：非铠装电缆zui小为电缆外径的6倍 铜带屏蔽或钢带铠装电缆zui小为电缆外径的12倍 氟塑料绝缘和护套电缆zui小为电缆外径的8倍

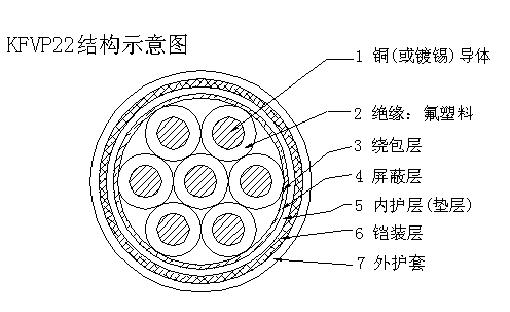

电缆示意图
