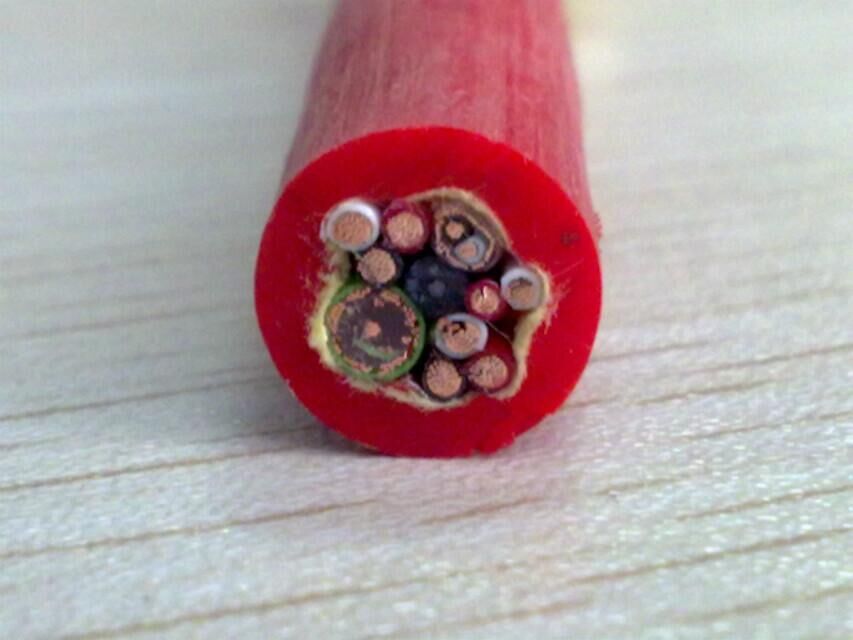

- 商品名称：硅橡胶电缆 HTKGG HTKGGP HTKGGX HTKGGPX HTKFG
- 添加时间：2021-12-02 22:49:38
- 推荐度：
介绍：
用途
适用于交流和直流50Hz额定电压450/750V及以下电器仪表及自动化控制系统的信号传输线以及各种移动电器连接线。
型号及名称
适用于交流和直流50Hz额定电压450/750V及以下电器仪表及自动化控制系统的信号传输线以及各种移动电器连接线。
型号及名称
| 型号 | 名称 |
| HTKGG | 铜芯硅橡胶绝缘及护套控制电缆 |
| HTKGGP | 铜芯硅橡胶绝缘及护套铜丝编织屏蔽控制电缆 |
| HTKGGx | 镀锡铜芯硅橡胶绝缘及护套控制电缆 |
| HTKGGPx | 镀锡铜芯硅橡胶绝缘及护套铜丝编织屏蔽控制电缆 |
| HTKFG | 铜芯氟塑料绝缘硅橡胶护套控制电缆 |
标称截面mm2 | 技术指标 | ||||||||||
| 0.5mm2 | 0.75mm2 | 1.0mm2 | 1.5mm2 | 2.5mm2 | |||||||
| 20℃Ω/KM | 分类 | 不镀锡 | 镀锡 | 不镀锡 | 镀锡 | 不镀锡 | 镀锡 | 不镀锡 | 镀锡 | 不镀锡 | 镀锡 |
| B | 36.0 | 5.09 | 36.0 | 5.09 | 36.0 | 5.09 | 36.0 | 36.0 | 5.09 | 5.09 | |
| R | 39.0 | 3.39 | 39.0 | 3.39 | 39.0 | 3.39 | 39.0 | 39.0 | 3.39 | 3.39 | |
| 试验电压(v/5min) | 3500 | ||||||||||
| 绝缘电阻(MW/KM) | 20℃大于50 | ||||||||||
| Z | 符合GB12666.5-90氧指数大于50高于B类要求 |
| 项目 | 单位 | 说明 |
系列代号 | HTK | 特控电缆 |
| 绝缘材料 | G | 硅橡胶 |
| F | 氟塑料 (FEP) | |
| 屏蔽材料 | P | 铜丝编织 |
| P1 | 镀锡铜丝编织 | |
| P2 | 铝塑带 | |
| 护套材料 | G | 硅橡胶 |
| 导体材料 | / | 铜丝省略 |
| X | 镀锡铜丝 | |
| 导体结构 | B | 七股绞合导体 |
| R | 多股软导体 | |
| 规格 | 芯数×导体载面(N×S) | |
| N: 2,3,4,5.......37 | ||
| 导体截面积 | S:0.5, 0.75, 1.0, 1.5, 2.5(mm2) |
例：1.19芯载面为1.0mm2B类导体镀锡线芯硅橡胶绝缘及护套特控电缆表示为：HTKGGBx 19×1.0mm2。
2.19芯载面为1.0mm2R类导体硅硅橡胶缘及护套镀锡铜丝编织屏蔽特控电缆表示为：HTKGGP1Rx 19×1.0mm2。
3.19芯载面为1.0mm2,镀锡线芯硅橡胶绝缘及护套特控电缆表示为：HTKGGx 19×1.0mm2。
4.19芯载面为1.0mm2B类导体镀锡线芯氟塑料绝缘硅橡胶护套铝塑带屏蔽特控电缆表示为：HTKFGP3Bx 19×1.0mm2
使用特性
(1) 工作温度：长期工作温度不超过180℃
(2) 额定电压U0/U:450/750V
(3) zui低环境温度：固定敷设－60℃
非固定敷设－20℃
(4) zui小弯曲半径：弯曲半径不小于电缆外径的4倍
