- 商品名称：180℃硅橡胶绝缘电机引出线 JHXG-1140
- 添加时间：2021-12-03 08:40:34
- 推荐度：
介绍：

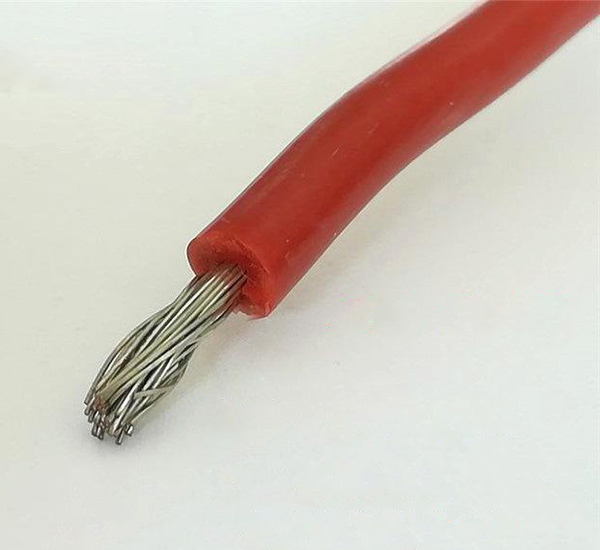

180℃硅橡胶绝缘电机引出线 JHXG-1140
护套厚度：1.2-1.6（mm）
护套材质：硅橡胶
电线zui大外径：9.5（mm）
线芯材质：镀锡铜线
产品认证：ROHS加工定制：是芯数：1
180℃硅橡胶绝缘电机引出线
产品说明：
●额定温度：：-100℃～+180℃
●额定电压：1140V
●参考标准：JB6213.4-92
●导体使用单支或绞合0.5-120mm2镀锡或裸铜
●硅胶体
●绝缘厚度均匀、易裁线、易剥皮
●用于H级电机引接线.
产品结构
导体 Conductor | 绝缘 Insulation | zui大导体电阻 Max.Cond. Resistance (Ω/Km,20℃) | 25℃时空气敷 设载流量25℃ Cairlaying Carrying Current(A) | 标准长度 Standard Put-up (M/Coil) | |||
规格 AWG | 根数/线径 (No/mm) | 外径 Dia. (mm) | 厚度 Thickness (mm) | 标称外径 O.D. (mm) | |||
0.5 | 16/0.2 | 0.95 | 40.1 | 15 | 200 | ||
0.75 | 24/0.2 | 1.25 | 1.2 | 3.4±0.1 | 26.7 | 17 | |
1.0 | 32/0.2 | 1.35 | 1.2 | 3.6±0.1 | 20.0 | 19 | |
1.5 | 30/0.25 | 1.65 | 1.2 | 3.8±0.1 | 13.7 | 24 | 100 |
2.5 | 49/0.25 | 2.1 | 1.2 | 4.5±0.1 | 8.21 | 33 | |
4.0 | 56/0.3 | 2.7 | 1.4 | 5.1±0.1 | 5.09 | 45 | |
6.0 | 84/0.3 | 3.3 | 1.4 | 6.4±0.2 | 3.39 | 58 | |
10 | 84/0.4 | 4.7 | 1.6 | 7.8±0.2 | 1.95 | 80 | |
16 | 126/0.4 | 5.8 | 1.6 | 8.9±0.2 | 1.24 | 107 | |
25 | 196/0.4 | 7.4 | 1.8 | 10.7±0.2 | 0.795 | 138 | |
35 | 276/0.4 | 8.6 | 2.0 | 12.5±0.3 | 0.565 | 171 | |
50 | 396/0.4 | 10.4 | 2.2 | 14.7±0.3 | 0.393 | 210 | |
70 | 360/0.5 | 12.5 | 2.2 | 16.8±0.5 | 0.277 | 269 | 50 |
95 | 475/0.5 | 15.3 | 2.4 | 19.5±0.5 | 0.21 | 328 | |
100 | 509/0.5 | 16.5 | 2.4 | 20.0±0.5 | 0.196 | 358 | |
120 | 608/0.5 | 17.0 | 2.4 | 21.0±0.5 | 0.164 | 420 |
