- 商品名称：光伏发电直流专用电缆GF-WDZ-EE GF-WDZ-EE23 GF-WDZEESR双芯可分离型光伏电缆
- 添加时间：2021-12-07 22:39:04
- 推荐度：
1、产品说明
太阳能光伏发电系统直流专用电缆，是应对光伏发电站的特殊环境条件，是为电子流的能量传送提高其供电质量，提供链路而设计的专用电缆。
2、使用范围
本产品系列适用于光伏电站直流侧汇后的能量输送。适合沙漠高温、高寒地区使用，有适合滩涂草原、潮湿及盐雾地区用，有适合强紫外线照射和臭氧的腐蚀型电缆。
3、产品特性
电缆的zui高工作温度为125℃；电缆的环境温度为-40℃～90℃；电缆的适用电压AC0.6/1KV，DC 1.8KV（空载）；电缆具有符合环保性能要求；电缆具有防雾和防潮功能；电缆具有热阻小、散热性能好；电缆具有强抗紫外线和臭氧侵蚀功能；铠装系列电缆具有良好的屏蔽特性，可有效隔离各种电磁干扰和雷电干扰。

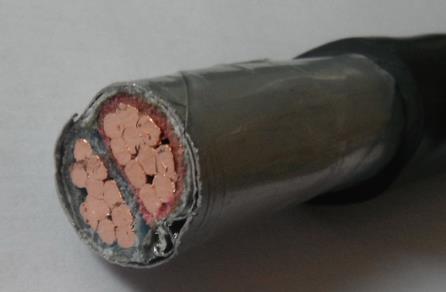

光伏发电系统直流专用双芯无填料电缆
绝缘、护套材料机械性能
老化前绝缘抗拉强度≥6.5N/mm2，断裂伸长率≥125%，护套抗拉强度≥8.0N/mm2，断裂伸长率≥125%。
20N/cm2负重下，样品经(200±3)℃、15min的热延伸试验后，绝缘及护套伸长率的中间值应不大于100%，试件从烘箱内取出冷却后标记线间距离的增加量的中间值对试件放入烘箱前该距离的百分比应不大于25%。
1.产品说明太阳能光伏发电系统直流专用电缆，是应对光伏发电站的特殊环境条件，是为电子流的能量传送提高其供电质量，提供链路而设计的专用电缆。 2.使用范围本产品系列适用于光伏发电站直流侧汇流后的能量输送。适合沙漠高温、高寒地区、滩涂草原、潮湿及盐雾地区使用，还有抵御强紫外线照射和臭氧侵蚀的功能。 3.产品特性zui高工作温度：125℃环境温度：-40℃~90℃适用电压：DC 1.8kV（空载）符合环保性能要求防雾、防潮热阻小，散热性能好具有强抗紫外线和臭氧侵蚀性能铠装系列电缆具有良好的屏蔽特性可有效隔离各种电磁干扰和雷电干扰 4.产品型号表1电缆的型号
| 型号 | 名 称 |
| GF-WDZ-EE | 光伏系统用辐照交联聚烯烃绝缘及护套无卤低烟阻燃直流电缆 |
| GF-WDZ-EE23 | 光伏系统用辐照交联聚烯烃绝缘及护套钢带铠装无卤低烟阻燃直流电缆 |
表2电缆规格
| 型号 | 规格（㎜2） | 导体电阻(20℃Ω/㎞，≤) | 载流量（40℃ A） | 电缆尺寸（㎜） | |
| EE | EE23 | ||||
| GF-WDZ-EE GF-WDZ-EE23 | 2*25 | 0.727 | 130 | 14.8 | 16.8 |
| 2*35 | 0.524 | 160 | 18.6 | 20.6 | |
| 2*50 | 0.387 | 195 | 20.0 | 22.0 | |
| 2*70 | 0.268 | 245 | 21.4 | 23.4 | |
| 2*95 | 0.193 | 305 | 23.4 | 25.4 |
产品参数：
型号
|
规格 （㎜2） | 线芯结构
| 导体直径(㎜)
| 外径(㎜) | 导体电阻 Ω/㎞，≤
| 载流量（60℃ A）电缆表面相互贴邻 |
根数/线径（㎜） | A*B | |||||
GF-WDZEESR | 2*1.5 | 30/0.25 | 1.60 | 4.6*9.70 | 13.70 | 24 |
2*2.5 | 49/0.25 | 2.10 | 5.2*11.00 | 8.21 | 33 | |
2*4.0 | 56/0.30 | 2.65 | 6.2*13.20 | 5.09 | 44 | |
2*6.0 | 84/0.30 | 3.30 | 7.1*15.20 | 3.39 | 57 |
电缆特性：
Characteristics:
额定电压 Rated Voltage | AC 0.6/1kV；DC 1.8kV |
应用温度 Ambient Temperature | -40~90℃ |
导体温度 Max. Temperature at Conductor | 120℃ |
20℃导体电阻 Max. Conductor Resistance at 20℃ | 13.7Ω/km |
允许的短路温度（5s） The permitted short-circuit-temperature(5s) | 200℃ |
耐候/UV试验 Weathering/UV resistance | 通过 PASS |
燃烧测试 Flame Test | IEC 60332-1垂直燃烧 |
电流 Rated Current | 30A |
无氧镀锡铜导体保证了其导电效果，经高能电子加速器辐射交联后的高性能绝缘材料和护套材料起着绝对可靠的绝缘性能和机械性能。该产品为绿色产品,有无卤低烟、低卤低烟特性，一旦发生火灾事故,火焰蔓延速度慢，烟雾浓度低，可见度高，有害气体释放量小，便于人员撤离，并有更多的时间处理火灾。
此产品专为光伏工程安装设计（双芯八字形可分离光伏电缆），适用标准CEEIA B218-2012。其特点是每组线上有极性标识，可配用MC3，MC4型连接器。对于安装敷设时分
