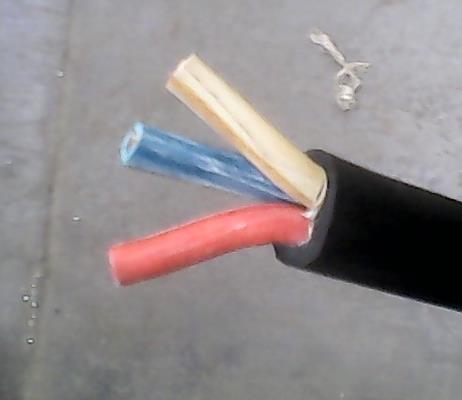

防水橡套软电缆产品用途:
JHS型潜水电机用防水橡套软电缆供交流电压500V及以下的潜水电机上传输电能用。在长期浸水及较大的水压下,具有良好的电气绝缘性能。水橡套电缆弯曲性能良好,能承受经常的移动。
性能指标
型号 | 名称 | 截面mm2 | 芯数 | 执行标准 | 主要用途 |
JHS | 300/500V及以下潜水电机用防水橡套电缆 | 4、6、10 16、25、35 50、70、95 | 1、3 4 | TL/Q 13-91 | 连接交流电压300/500V及以下前水电机用,防水橡套电缆一端在水中,长期允许工作温度不超过65℃ |
JHSB | 潜水电机用扁防水橡套电缆 | 16、25 35、50 | 3 | TL/J 13-91 | 适用于排水前水电泵输送电力用,长期允许工作温度不超过85℃ |
规格和尺寸
标称 截面 | 1芯 | 3芯 | 芯数× 标称截面 | (3 1)芯 | 20℃时主线芯 导体直流电阻 ≤(Ω/km) | |||
zui大外径 | 计算 重量 | zui大 外径 | 计算 重量 | zui大 外径 | 计算 重量 | |||
4 | 9.0 | 100 | 17.0 | 361 | 3×4 1×1.5 | 18.0 | 412 | 4.95 |
6 | 9.5 | 126 | 19.0 | 463 | 3×6 1×4 | 20.0 | 536 | 3.30 |
10 | 12.5 | 220 | 24.0 | 762 | 3×10 1×6 | 25.0 | 853 | 1.91 |
16 | 13.5 | 282 | 26.0 | 972 | 3×16 1×6 | 27.0 | 1054 | 1.21 |
25 | 16.5 | 432 | 32.0 | 1509 | 3×25 1×10 | 33.0 | 1666 | 0.780 |
35 | 18.5 | 564 | 36.0 | 1988 | 3×35 1×16 | 36.5 | 2112 | 0.554 |
50 | 21.5 | 794 | 43.0 | 2836 | 3×50 1×16 | 43.5 | 2987 | 0.386 |
70 | 23.5 | 1045 | 47.5 | 3701 | 3×70 1×25 | 48.5 | 3961 | 0.272 |
95 | 25.5 | 1295 | 51.5 | 4590 | 3×95 1×35 | 53.5 | 4924 | 0.206
|
防水橡套软电缆使用要求:
(1)YH电缆是在低电压(zui高电压为200V)大电流的条件下工作,要求具有一定耐性。
(2)焊把线电缆长期允许工作温度不应超过65℃。
(3)电机引接线电缆频繁地移动,扭绕和施放,要求柔软,弯曲性能好。
(4)在施放中易受到尖锐钢铁构件的刮、擦,故要求电缆绝缘抗撕、耐磨等机械性能好。
(5)使用环境条件复杂,如日晒、水沸、接触泥水、机油、酸碱液体等,要求有一定的耐气候性和耐油、耐溶剂性。
(6)有时会碰到热焊件,要求耐热变形性好。
(7)经常移动,要求外径小,重量轻。由于对此种电缆电性能要求不高,且使用环境条件复杂,在结构上要求满足各种复杂的环境因素是不适宜的。
