  • 商品名称:WDZ-BPYJYP1-2清洁环保电缆
  • 添加时间:2022-05-21 20:28:42
  • 推荐度:
  •
介绍:

WDZ-BPYJYP1-2清洁电缆

产品用途
WDZ-BPYJYP1-2清洁 电缆是根据变频器与电机相匹配的结构特点以及电磁兼容(EMC)、分布电容、波阻抗等技术要求一体化设计制造,符合现代变频器技术发展要求,并摒弃传统普通电力电缆原有结构而采用新型对称(3+3)屏蔽结构,是一种具有变频配套性好的产品,用于变频器与电机之间的电力传输
型号名称

型    号

名     称

BPYJVP

铜芯交联聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽变频器用电力电缆

BPYJVP1

铜芯交联聚乙烯绝缘聚氯乙烯护套镀锡铜丝屏蔽变频器用电力电缆

BPYJVP2

铜芯交联聚乙烯绝缘聚氯乙烯护套铜带绕包屏蔽变频器用电力电缆

BPYJVTP2

铜芯交联聚乙烯绝缘聚氯乙烯护套铜丝缠绕,铜带绕包屏蔽变频器用电力电缆

BPYJVTP3

铜芯交联聚乙烯绝缘聚氯乙烯护套铜丝缠绕,铝塑复合带绕包屏蔽变频器用电力电缆

BPYJVP1-2

铜芯交联聚乙烯绝缘聚氯乙烯护套镀锡铜丝编织,铜带绕包屏蔽变频器用电力电缆

BPYJVP1-3

铜芯交联聚乙烯绝缘聚氯乙烯护套镀锡铜丝编织,铝塑复合带屏蔽变频器用电力电缆

BPYJVP2/22

铜芯交联聚乙烯绝缘聚氯乙烯护套铜带绕包屏蔽铠带铠装变频器用电力电缆

WDZ-BPYJYP

铜芯交联聚乙烯绝缘铜丝编织屏蔽无卤低烟阻燃变频器用电力电缆

WDZ-BPYJVTP2

铜芯交联聚乙烯绝缘,铜丝缠绕,铜带绕包屏蔽无卤低烟阻燃变频器用电力电缆

WDZ-BPYJVTP3

铜芯交联聚乙烯绝,铜丝缠绕,铝塑复合带绕包屏蔽无卤低烟阻燃变频器用电力电缆

WDZ-BPYJYP1

铜芯交联聚乙烯绝缘镀锡铜丝编织屏蔽无卤低烟阻燃变频器用电力电缆

WDZ-BPYJYP2

铜芯交联聚乙烯绝缘铜带绕包屏蔽无卤低烟阻燃变频器用电力电缆

WDZ-BPYJYP1-2

铜芯交联聚乙烯绝缘镀锡铜丝编织,铜带绕包屏蔽无卤低烟阻燃变频器用电力电缆

WDZ-BPYJYP1-3

铜芯交联聚乙烯绝缘镀锡铜丝编织,铝塑复合带屏蔽无卤低烟阻燃变频器用电力电缆

WDZ-BPYJYP2/23

铜芯交联聚乙烯绝缘铜带绕包屏蔽钢带铠装无卤低烟阻燃变频器用电力电缆

WDZ-BPYJYP1-2清洁 电缆型号规格

型号

芯数

电压等级/kV

主线芯标称截面/mm2

中性线芯标称截面/mm2

BPYJVP
BPYJVP1
BPYJVTP2
BPYJVP1-2
BPYJVP1-3
BPYJVP2/22
WDZ-BPYJYP
WDZ-BPYJYP1
WDZ-BPYJYP2
WDZ-BPYJYP1-2
WDZ-BPYJYP1-3
WDZ-BPYJYP2/23

3+3

0.6/1

4
6
10
16
25
35
50
70
95
120
150
185
240
300

1.0 (0.75)
1.5(1.0)
2.5(1.5)
4(2.5)
4
6
10
10
16
25
25
35
50(35)
50

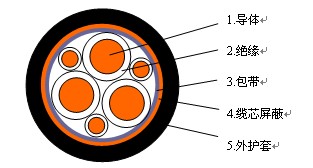

结构示意图



产品特性
  1、具有较小的绝缘介质损耗,具有优良的热老化性能;
  2、具有较强的耐电压冲击性,能经受高速、频繁变频时的脉冲电压;
  3、具有良好的屏蔽性能,其屏蔽传输阻抗在100MHz范围以内不大于1Ω/m;
  4、电缆结构紧凑、圆整,用电安全性高,对称的三加三电缆结构设计,具有比四芯电缆更稳定的传输性能;
  5、可降低变频器输出中存在的高次谐波的不良影响,降低电机噪声,提高电机的转矩效率;
  6、可实现电机输入电源功率因素的改善,减轻其容量;
  7、抑制了由于电源电压瞬间提升造成电容两端电压的升高,而使变频器产生过电压保护。

WDZ-BPYJYP1-2清洁 电缆使用特性
  1、电缆导体长期允许高工作温度为90℃。
  2、短路时(长持续时间不超过5s),电缆导体高温度不超过250℃
  3、绕包屏蔽型电缆敷设的弯曲半径不小于电缆外径的15倍,缠绕屏蔽型电缆敷设的弯曲半径不小于电缆外径的20倍。

交货长度
  1、交货电缆长度不小于100m,允许长度不小于20m的短电缆交货,其数量不超过交货长度的10%。
  2、根据双方协议,允许任何长度的电缆交货。
  3、长度计量误差不超过±0.5%。
