- 商品名称：FF,FFR,FGR,FV绝缘耐高温电力电缆
- 添加时间：2022-05-22 21:45:56
- 推荐度：
介绍：

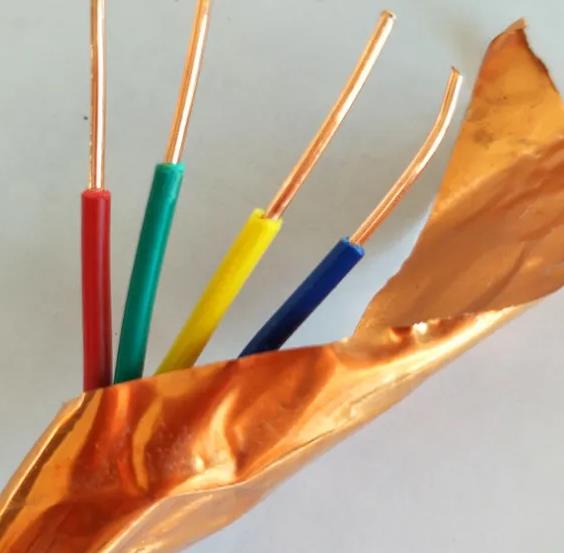

氟塑料绝缘耐高温电力电缆
氟塑料绝缘耐高温电力电缆采用氟塑料绝缘,主要适用于交流额定电压0.6/1kV及以下作固定敷设用输配线路,动力传输或电机引接线,具有耐高温,耐腐蚀,耐腐蚀性气体,防水等特性,高温环境电气性能稳定,载流量大,使用寿命长,广泛用于冶金,电力,石化,大型建筑,汽车制造等行业。
氟塑料绝缘耐高温电力电缆型号及规格
1,电缆的型号及名称如表
| 型号 | 产品名称 |
| FF | 氟塑料绝缘及护套电力电缆 |
| FFR | 氟塑料绝缘及护套电力软电缆 |
| FG | 氟塑料绝缘硅橡皮护套电力电缆 |
| FGR | 氟塑料绝缘硅橡皮护套电力软电缆 |
| FV | 氟塑料绝缘聚氯乙烯护套电力电缆 |
| FVR | 氟塑料绝缘聚氯乙烯护套电力软电缆 |
| FV22 | 氟塑料绝缘钢带铠装聚氯乙烯护套电力电缆 |
| FVR22 | 氟塑料绝缘钢带铠装聚氯乙烯护套电力软电缆 |
电缆的规格如表2。
表2
| 芯数 | 1 | 2 | 3 | 3 1 | 4 | 3 2 | 4 1 | 5 |
| 标称截面mm2 | 1.5～300 | |||||||
| 注：允许按用户要求增加产品规格。 | ||||||||
3,四芯,五芯电缆的截面有等截面和不等截面两种,不等截面的第四芯和第五芯应符合表3。
表3
| 主线芯 | 2.5 | 4 | 6 | 10 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 | 240 | 300 |
| 第四,五芯 | 1.5 | 2.5 | 4 | 6 | 10 | 16 | 16 | 25 | 35 | 50 | 70 | 70 | 95 | 120 | 150 |
氟塑料绝缘耐高温电力电缆技术要求
1,成品电缆导体直流电阻应符合GB/T 3956-1997的规定。
氟塑料绝缘耐高温电力电缆使用特性
1,交流额定电压：U0/U 0.6/1kV。
2,电缆导体长期允许工作温度为： 氟塑料外护层为200℃,聚氯乙烯外护层为105℃,硅橡皮外护层为180℃
3,电缆的敷设温度应不低于：聚氯乙烯护套电缆0℃,硅橡皮护套电缆-20 ℃,氟塑料护套电缆-20℃。
4,电缆允许弯曲半径：单芯电缆为20D,多芯电缆为15D（D为电缆外径）。
