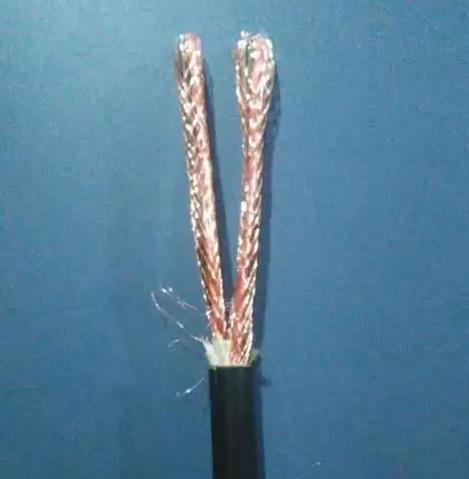

- 商品名称：KX-HS-FB热电偶用补偿导线
- 添加时间：2022-05-25 20:59:48
- 推荐度：
介绍：
产品说明
补偿导线与补偿电缆是在一定温度范围内（0～100℃）具有与所匹配热电偶的热电动势标称值相同的一对或多对带有绝缘层的导线或电缆，用它们连接热电偶与测量装置，以补偿它们与热电偶连接处的温度变化所产生的误差，补偿导线与补偿电缆分为延长型和补偿型两种。
规格参数
规格 | A类导体 | R类导体 | 20℃时往复电阻值 ≤Ω/m |
2×0.5 mm2 | 1/0.80 | 7/0.30 | 2.20 |
2×1.0 mm2 | 1/1.13 | 7/0.43 | 1.10 |
2×1.5 mm2 | 1/1.37 | 7/0.52 | 0.73 |
2×2.5 mm2 | 1/1.76 | 19/0.41 | 0.44 |
性能参数
导体材质: 正极为镍铬----负极为镍硅 热电偶分度号K型
绝缘材料：氟塑料绝缘 颜色：正极为红色 负极为黑色
屏蔽材料：-
护套材料：玻璃丝编织
可根据需要提供聚乙烯（Y）绝缘、 交联聚乙烯（YJ）绝缘补偿电缆。
绝缘电阻: 100MΩ.km
电压试验：1000 V/1min
阻燃性能：符合GB/T18380-2001阻燃标准中A、 B、 C类规定
热电动势及允差：精密级 8137 ±60（±1.5℃）
使用条件
1.工作温度：
一般用：70℃和105℃两种；
耐热用：200℃和260℃两种。
2.环境温度：
氟塑料绝缘及护套线缆：固定敷设-60℃，非固定敷设-20℃；
聚氯乙烯绝缘及护套线缆：固定敷设-40℃，非固定敷设-15℃。
3.允许弯曲半径：
有铜带屏蔽的补偿电缆，应不小于电缆外径的16倍；
其他结构的补偿电缆，应不小于电缆外径的10倍。
