热电偶补偿导线的作用是来延伸热电极即移动热电偶的冷端与显示仪表联接构成的测温系统。
热电偶补偿导线一般用在热电偶上,而热电偶补偿导线的绝缘层和护层根据环境的要求所选用的材料又不一样,护套材料有聚氯乙烯,氟塑料,低烟低卤聚氯乙烯及无碱玻璃丝几种,进口氟塑料可以耐温260℃,并采用整体连续挤出新工艺,使该产品具有耐酸,碱、耐磨和不燃延之性能,可浸入油水中长期使用。
补偿导线型号说明:
KX-GS-VV
聚氯乙烯绝缘对绞聚氯乙烯护套一般用精密级K分度热电偶用补偿电缆
KX-GS-VPV
聚氯乙烯绝缘对绞铜丝编织分屏蔽聚氯乙烯护套一般用精密级K分度热电偶用补偿电缆
KX-GS-VPVP
聚氯乙烯绝缘对绞铜丝编织分屏蔽和总屏蔽聚氯乙烯护套一般用精密级K分度热电偶用补偿电缆
KX-GS-VVP
聚氯乙烯绝缘对绞铜丝编织总屏蔽聚氯乙烯护套一般用精密级K分度热电偶用补偿电缆
KX-HS-FF
氟塑料绝缘对绞氟塑料护套精密级K分度热电偶用高温补偿电缆
KX-HS-FP1F
氟塑料绝缘对绞镀锡铜丝编织分屏蔽氟塑料护套精密级K分度热电偶用高温补偿电缆
KX-HS-FP1FP1
氟塑料绝缘对绞镀锡铜丝编织分屏蔽和总屏蔽氟塑料护套精密级K分度热电偶用高温补偿电缆
KX-HS-FFP1
氟塑料绝缘对绞镀锡铜丝编织总屏蔽氟塑料护套精密级K分度热电偶用高温补偿电缆
KX-HS-FV105
氟塑料绝缘对绞耐热105℃聚氯乙烯护套 精密级K分度热电偶用高温补偿电缆
KX-HS-FP1V105
氟塑料绝缘对绞镀锡铜丝编织分屏蔽耐热105℃聚氯乙烯护套精密级K分度热电偶用高温补偿电缆
KX-HS-FP1V105P1
氟塑料绝缘对绞镀锡铜丝编织分屏总屏蔽耐热105℃聚氯乙烯护套精密级K分度热电偶用高温补偿电缆
KX-HS-FV105P1
氟塑料绝缘对绞镀锡铜丝编织总屏蔽耐热105℃聚氯乙烯护套精密级K分度热电偶用高温补偿电缆
使用条件:
1、工作温度:耐热用:高200℃和260℃两种。一般用:高70℃和105℃两种。
2、低环境温度:氟塑料绝缘和护套线缆:固定敷设- 60℃,非固定敷设-20℃。聚氯乙烯绝缘和护 套线缆:固定敷设-40℃,非固定敷设-15℃。
3、允许弯曲半径:
a)有铜带屏蔽的补偿电缆,应不小于电缆外径的16倍;
b)其它结构的补偿电缆,应不小于电缆外径的10倍。

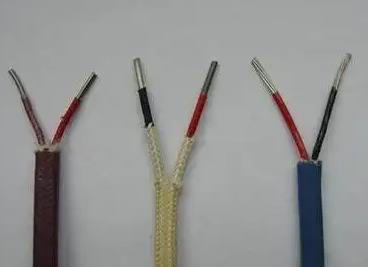

KX-HS-FV105补偿电缆
