补偿导线是特种导线,用于热电偶和二次(基地)仪表间的信号传输,能够消除热电偶冷端温度变化引起的测量误差,保证仪表对介质温度的精确测量,适用于电力、冶金、石油、化工、轻纺等工业及国防、科研部门自动化测温仪表的单点或多点连接。
产品标准:
热电偶补偿导线:GB/T4989-94
热电偶补偿电缆:Q/320831SQL07-96
产品型号与名称
ia-KX-HsFPGP
氟塑料绝缘硅橡胶护套精密级单股导体铜丝编织分屏总屏,K分度号热电偶用本安补偿电缆
ia-KX-HsFPGRP
氟塑料绝缘硅橡胶护套精密级多股导体铜丝编织分屏总屏,K分度号热电偶用本安补偿软电缆
ia-KX-IMHsFPGP
进口氟塑料绝缘硅橡胶护套精密级单股导体铜丝编织分屏、总屏,K分度号热电偶用本安补偿电缆
ia-KX-IMHsFPGRP
进口氟塑料绝缘硅橡胶护套精密级多股导体铜丝编织分屏、总屏,K分度号热电偶用本安补偿电缆
ZR-ia-KX-GsVPVP
阻燃聚氯乙烯绝缘及护套精密级单股导体铜丝编织分屏、总屏,K分度号热电偶用本安补偿电缆
ZR-ia-KX-GsVPRVP
阻燃聚氯乙烯绝缘及护套精密级多股导体铜丝编织分屏、总屏,K分度号热电偶用本安补偿软电缆
ZR-ia-KX-GsVPlVPl
阻燃聚氯乙烯绝缘及护套精密级单股导体铝塑复合带绕包分屏总屏,K分度号热电偶用本安补偿电缆
ZR-ia-KX-GsVPlVRPl
阻燃聚氯乙烯绝缘及护套精密级多股导体铝塑复合带绕包分屏总屏,K分度号热电偶用本安补偿软电缆
ZR-ia-KX-GsVP2VP2
阻燃聚氯乙烯绝缘及护套精密级单股导体铜塑复合带绕包分屏总屏,K分度号热电偶用本安补偿电缆
ZR-ia-KX-GsVP2VRP2
阻燃聚氯乙烯绝缘及护套精密级多股导体铜塑复合带绕包分屏总屏,K分度号热电偶用本安补偿软电缆
ZR-ia-KX-GsFPVP
塑料绝缘阻燃聚氯乙烯护套精密级单股导体铜丝编织分屏、总屏,K分度号热电偶用本安补偿电缆
ZR-ia-KX-GsFPVRP
塑料绝缘阻燃聚氯乙烯护套精密级多股导体铜丝编织分屏、总屏,K分度号热电偶用本安补偿软电缆
ZR-ia-KX-GsFPlVPl
氟塑料绝缘阻燃聚氯乙烯护套精密级单股导体铝塑复合带绕包分屏总屏,K分度号热电偶用本安补偿电缆
ZR-ia-KX-GsFPlVRPl
氟塑料绝缘阻燃聚氯乙烯护套精密级多股导体铝塑复合带绕包分屏总屏,K分度号热电偶用本安补偿软电缆
ZR-ia-KX-GsFP2VP2
氟塑料绝缘阻燃聚氯乙烯护套精密级单股导体铝塑复合带绕包分屏总屏,K分度号热电偶用本安补偿电缆
ZR-ia-KX-GsFP2VRP2
氟塑料绝缘阻燃聚氯乙烯护套精密级单股导体铝塑复合带绕包分屏总屏,K分度号热电偶用本安补偿电缆
产品特点和使用特性

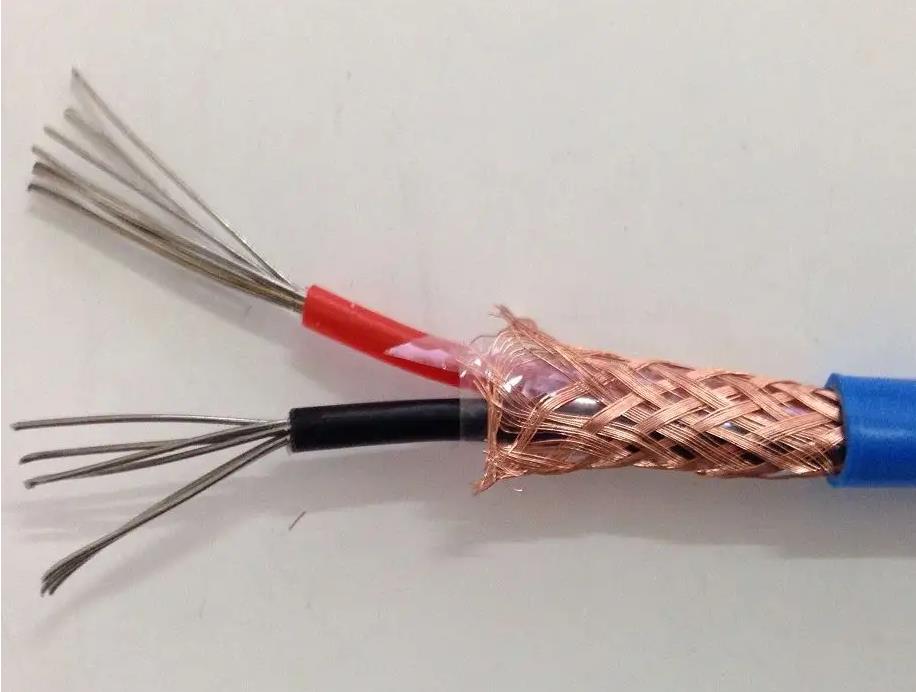

本安型补偿导线、补偿电缆具有防爆性,适用于化学、石油化工肯有爆性气体和粉尘等恶劣环境下测控系统与本质安全电路。护套为兰色,并在产品型号前加代号“ia”。本产品应怀相应的热电偶一起配套使用,S型补偿亦可配用R型热电偶。
