WDZN-DJYP3EP3，WDZN-DJYPEP，WDZN-DJYJP3VP3R阻燃耐火信号电缆
应用
低烟无卤非铠装电缆(第一部分1类) 主要应用于室内安装，也安装在潮湿的环境中.在工业生产进程中完成通信，数据和语音信号的传输和服务, 此类电缆也可应用于电气设备和仪表之间的互联.
结构

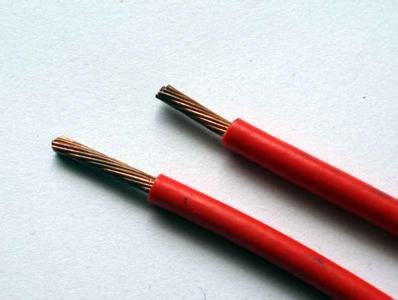

| 导体 | 退火铜或镀锡铜, 尺寸： 遵循BS6360标准，0.5mm²和0.75mm²，5类多股，0.5 mm²和1.0 mm²，1类实心铜，1.5mm²和 2.5mm²，2类多股铜 |
|---|---|
| 绝缘 | XLPE(交联聚乙烯), 或PE(聚乙烯) |
| 成对 | 两芯对绞，加小于100mm的隔离带 |
| 线对颜色 | 参照附注里的色彩编码 |

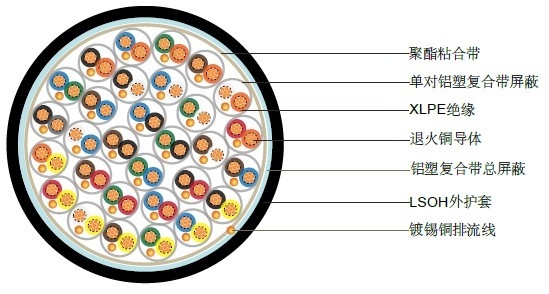

| 单对屏蔽 | 铝塑复合屏蔽，每对屏蔽金属面向内，紧挨0.5mm²的排流线 |
| 粘合带 | 透明的聚合酯带 |
| 总屏蔽 | 铝塑复合屏蔽，金属面向内，紧挨0.5mm²的排流线 |
| 外护套 | LSOH(低烟无卤)护套 阻燃遵循IEC60332-3-22标准 防火遵循IEC60331标准 无卤遵循IEC60754-1标准 低烟遵循IEC61034-1-2标准 |
| 护套颜色 | 黑色/蓝色 |
物理性能和电气性能
工作温度: -20˚C - + 90˚C( 固定安装)
0˚C - +50˚C(工作中 )
最小弯曲半径: 5 x 外径
0˚C - +50˚C(工作中 )
最小弯曲半径: 5 x 外径
| 导体截面积 | MM 2 | 0.5 | 0.5 | 0.75 | 1.0 | 1.5 | |
|---|---|---|---|---|---|---|---|
| 导体规格 | NO. X MM | 1 x 0.8 | 16 x 0.2 | 24 x 0.2 | 1 x 1.13 | 7 x 0.53 | |
| 最大导体电阻 | OHM/KM | 36.8 | 39.7 | 26.5 | 18.2 | 12.3 | |
| 最小绝缘电阻 | GOHM/KM | 5 | 5 | 5 | 5 | 5 | |
| 1KHZ时的电容不平衡值（对：对屏蔽） | PF/250M | 250 | |||||
| 1KHZ时的最大互容 （非屏蔽和总屏蔽的电缆，单对和两对除外） | PF/M | 115 | 115 | 115 | 115 | 120 | |
| 1KHZ时的最大互容（单对屏蔽/总屏蔽电缆包括单对及两对） | PF/M | 75 | 75 | 75 | 75 | 85 | |
| 相邻芯数间最大的感应系数/阻 抗比率 | ΜH/OHM | 25 | 25 | 25 | 25 | 40 | |
| 测试电压 | 芯：芯 | V | 1000 | 1000 | 1000 | 1000 | 1000 |
| 芯：屏蔽 | V | 1000 | 1000 | 1000 | 1000 | 1000 | |
| 最大额定电压 | V | 300/500 | 300/500 | 300/500 | 300/500 | 300/500 |
参数表
| 对数 | 导体 股数和直径 | 标称 导体截面积 | 标称 绝缘厚度 | 标称 护套厚度 | 标称 电缆外径 | 标称 电缆重量 |
|---|---|---|---|---|---|---|
| NO./MM | MM2 | MM | MM | MM | KG/KM | |
| 15 | 16/0.2 | 0.5 | 0.6 | 1.5 | 22.6 | 570 |
| 20 | 16/0.2 | 0.5 | 0.6 | 1.5 | 25.7 | 780 |
| 30 | 16/0.2 | 0.5 | 0.6 | 1.7 | 31 | 1020 |
| 50 | 16/0.2 | 0.5 | 0.6 | 2.2 | 39.9 | 1680 |
| 2 | 1/1.13 | 1 | 0.6 | 1.1 | 11.9 | 200 |
| 5 | 1/1.13 | 1 | 0.6 | 1.2 | 15.4 | 290 |
| 10 | 1/1.13 | 1 | 0.6 | 1.3 | 20.5 | 580 |
| 15 | 1/1.13 | 1 | 0.6 | 1.5 | 24.1 | 780 |
| 20 | 1/1.13 | 1 | 0.6 | 1.7 | 27.7 | 1010 |
| 30 | 1/1.13 | 1 | 0.6 | 2 | 33.7 | 1430 |
| 50 | 1/1.13 | 1 | 0.6 | 2.2 | 42.5 | 2360 |
| 2 | 7/0.53 | 1.5 | 0.6 | 1.2 | 13.6 | 250 |
| 5 | 7/0.53 | 1.5 | 0.6 | 1.3 | 17.7 | 460 |
| 10 | 7/0.53 | 1.5 | 0.6 | 1.5 | 23.9 | 760 |
| 15 | 7/0.53 | 1.5 | 0.6 | 1.7 | 28 | 1020 |
| 20 | 7/0.53 | 1.5 | 0.6 | 2 | 31.7 | 1350 |
| 30 | 7/0.53 | 1.5 | 0.6 | 2.2 | 38.6 | 1900 |
| 50 | 7/0.53 | 1.5 | 0.6 | 2.2 | 48.9 | 3060 |
