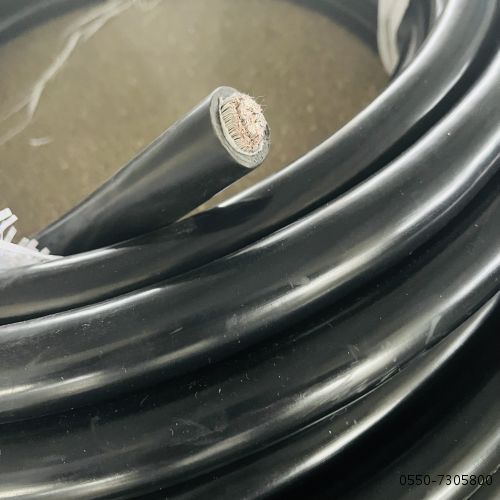

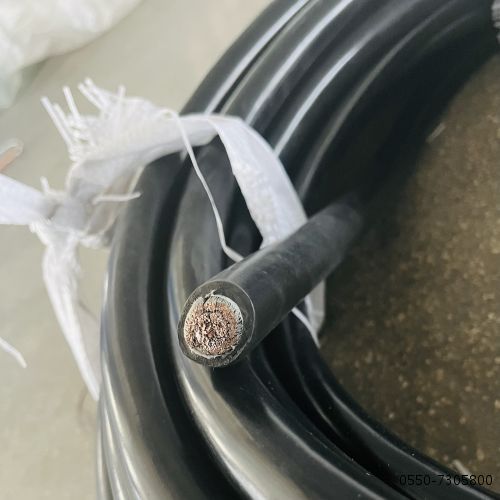

单芯软电缆结构检查
结构尺寸符合本规范中规定的结构尺寸。
6.4.3 绝缘和护套机械性能:
序号 | 试验项目 | 测试值 |
1 | 热延伸试验 | |
a | 空气温度(偏差±3℃) ℃ | 200 |
b | 处理条件载荷时间 min | 15 |
c | 机械应力 N/cm2 | 20 |
1.1 | 负载下伸长率 % 最大 | 175 |
1.2 | 冷却后永久伸长率 % 最大 | 15 |
1.3 | 最小抗张强度 N/mm2 | 12.5 |
1.4 | 最小断裂伸长率 % | 400 |
1.5 | 最小绝缘电阻 MΩ/km | 2500 |
1.6 | 热空气老化、热变形及冲击试验 | |
a | 80℃历时168小时断裂伸长率 | 75% |
b | 80℃历时4小时最大变形 | 50% |
c | 150℃历时1小时热冲击试验无裂缝 | 通过 |
1.7 | 冷弯曲、冷冲击试验：-15℃历时16小时无裂缝 | 通过 |
6.4.4 护套塑料氧指数试验（如果有）
对阻燃电缆的护套要按照GB/T2406-1993试验方法测试护套材料的氧指数，其要求氧指数≥32%；检验可根据贵司的具体要求增加有关项目试验。
6.4.5 阻燃电缆试验（如果有）：
阻燃电缆必须通过GB/T18380.3规定的阻燃标准要求，其要求如下表：
标准 | GB/T18389.3-2001 | |||
阻燃级别 | 供火时间 （min） | 试验容量 （L/M） | 判定标准 | |
焦化高度（m） | 自燃时间(min) | |||
A | 40 | 7 | ≤2.5 | ≤60 |
B | 40 | 3.5 | ≤2.5 | ≤60 |
C | 20 | 1.5 | ≤2.5 | ≤60 |
D | 20 | 0.5 | ≤2.5 | ≤60 |
6.4.6 耐火电缆必须通过GB/T12666.6-2005标准试验，其判定标准须符合下表（如果有）：
供火温度/℃ | 供货时间/min | 判定标准 |
＋50 750 －0 | 90 | 2A熔丝不断 |
6.5型式试验
如卖方已对相同型号的电缆按同一标准进行过型式试验，并且符合招标文件规定,则可用检测报告代替。如不符合，买方有权要求卖方到通过国家计量认证的电力部电气设备质量检验测试中心（设在武高所等国家认可的检测机构）重做型式试验，费用由卖方负责。重做的型式试验应按GB/T12706.2-2002及本招标书要求进行。
