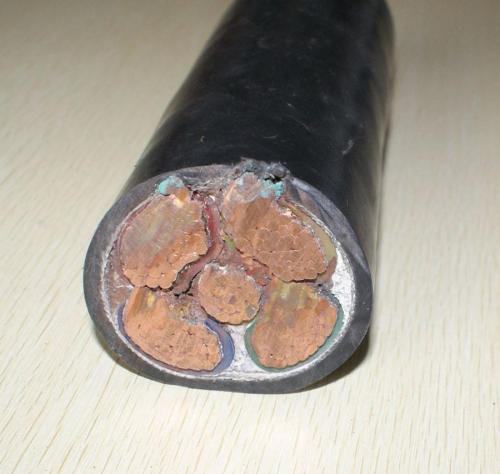

- 商品名称：YJV22-0.6/1KV-4*185+1*95铠装交联电缆参数表
- 添加时间：2019-03-08 08:45:47
- 推荐度：
介绍：
交联聚乙烯绝缘、聚氯乙烯护套钢带铠装电力电缆技术参数表设计型号： YJV22 1kV
技术参数：见下表
| 序号 | 项 目 名 称 | 单 位 | 内 容 | 备 注 |
| 1 | 电缆型号 | - | YJV22 | |
| 2 | 额定电压 | kV | 1 | |
| 3 | 导体 | - | ||
| 3.1 | 芯数χ标称截面 | mm2 | 4*185+1*95 | |
| 3.2 | 导体结构 | mm | 185mm2：37/2.54 95mm2：19/2.54 | |
| 3.3 | 材料 | 无氧铜 | ||
| 4 | 绝缘 | |||
| 4.1 | 材料 | 交联聚乙烯绝缘料（XLPE） | ||
| 4.2 | 标称厚度 | mm | 185mm2：2 25mm2：1.0 | |
| 4.3 | 交联方式 | 硅烷温水化学交联工艺 | ||
| 4.4 | 绝缘线芯火花试验（不少于0.2秒） | kV | 0.5<δ≤1.0 mm 6 kV 1.0<δ≤1.5 mm 10 kV 1.5<δ≤2.0 mm 15 kV | |
| 4.5 | 绝缘线芯着色 | 符合GB6995-1986标准要求 | ||
| 5 | 填充及成缆 | |||
| 5.1 | 成缆节距长度 | ≤电缆外径的35倍 | ||
| 5.2 | 填充材料 | 非湿性填充料 | ||
| 6 | 绕包层 | |||
| 6.1 | 材料 | 适应电缆要求 | ||
| 6.2 | 无纺布带层数χ厚度 | mm | 2χ0.20 | |
| 7 | 内衬层 | |||
| 7.1 | 材料 | PVC | ||
| 7.2 | 绕包层数×厚度 | mm | 2*0.30 | |
| 符合GB/T12706.1.7-2002标准要求 | ||||
| 8 | 铠装层 | |||
| 8.1 | 材料 | 镀锌钢带 | ||
| 8.2 | 钢带厚度 | mm | 0.30、0.50 | |
| 8.3 | 绕包层数×厚度 | mm | 2×0.30、2×0.50 | |
| 8.4 | 绕包方式/重叠率 | 重叠绕包/≥50% | ||
| 9 | 外护套 | |||
| 9.1 | 材料 | 阻燃聚氯乙烯护套料 | ||
| 9.2 | 标称厚度 | mm | 2.0 | |
| 9.3 | 外护套后成品电缆外径 | mm | 52 | |
| 9.4 | 电缆计算重量 | kg/km | 2518 | |
| 10 | 最小弯曲半径 | mm | ≥15D（D为电缆外径） | |
| 11 | 导体允许最高温度 | |||
| 正常运行 | ℃ | 90 | ||
| 短路状态（不超过5秒） | ℃ | 250 | ||
| 12 | 20℃最大导体直流电阻 | Ω/km | 50mm2：0.387 25mm2：0.727 | |
| 13 | 5min工频耐压试验 | kV | 3.5 | 不击穿 |
| 14 | 电缆阻燃性能 | 符合GB/T18380规定要求 | ||
| 15 | 产品结构示意图 | 见附录A | ||
| 16 | 电缆最大供货长度 | m | 合同双方协商确定 |
