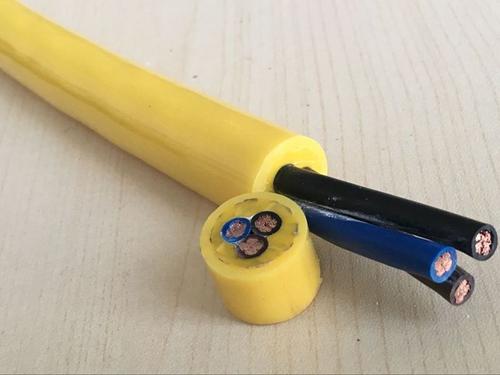

- 商品名称：风力发电机用风电电缆
- 添加时间：2019-03-09 09:45:20
- 推荐度：
介绍：
1 适用范围
额定电压1.8/3kV及以下风力发电用耐扭曲软电缆适用于并网型风力发电机组的电力传输及电气控制，特别适宜安装于跨接机舱与塔筒之间需要承受频繁扭曲要求的特殊部位，主要用于发电机定子绕组、转子绕组至地面升压变压器间的电力传输。
2 执行标准
产品执行由国家电线电缆质量监督检验中心制定的技术规范TICW/01-2009《额定电压1.8/3kV及以下风力发电用耐扭曲软电缆》。
3 电缆型号、额定电压及名称见表1
表1 电缆型号、额定电压及名称
型号 | 额定电压 | 名称 |
FDEF-25（-40） | 450/750V | 铜芯乙丙橡皮绝缘氯丁橡皮护套风力发电用（耐寒）耐扭曲软电缆 |
FDES-25（-40） | 450/750V | 铜芯乙丙橡皮绝缘热塑弹性体护套风力发电用（耐寒）耐扭曲软电缆 |
FDGG-40（-55） | 0.6/1kV; 1.8/3kV | 铜芯硅橡胶橡皮绝缘硅橡胶橡皮护套风力发电用耐寒（耐严寒）耐扭曲软电缆 |
FDGU-40（-55） | 0.6/1kV; 1.8/3kV | 铜芯硅橡胶橡皮绝缘聚氨酯弹性体护套风力发电用耐寒（耐严寒）耐扭曲软电缆 |
FDEU-40（-55） | 0.6/1kV; 1.8/3kV | 铜芯乙丙橡皮绝缘聚氨酯弹性体护套风力发电用耐寒（耐严寒）耐扭曲软电缆 |
FDEG-40（-55） | 0.6/1kV; 1.8/3kV | 铜芯乙丙橡皮绝缘硅橡胶橡皮护套风力发电用耐寒（耐严寒）耐扭曲软电缆 |
FDEH-25（-40） | 0.6/1kV; 1.8/3kV | 铜芯乙丙橡皮绝缘氯磺化聚乙烯橡皮护套风力发电用（耐寒）耐扭曲软电缆 |
FDES-25(-40) | 0.6/1kV; 1.8/3kV | 铜芯乙丙橡皮绝缘热塑弹性体护套风力发电用（耐寒）耐曲绕软电缆 |
注：阻燃电缆在型号前加：ZC- | ||
4 电缆规格见表2
表2 电缆规格
型号 | 额定电压 | 芯数 | 标称截面 mm2 |
FDEF-25（-40） FDES-25（-40） FDGG-40（-55） FDGU-40（-55） FDEU-40（-55） FDEG-40（-55） FDEH-25（-40） FDES-25(-40) | 450/750V 0.6/1kV | 1 | 1.5～400 |
2 | 1～25 | ||
3 | 1～300 | ||
3+1 | 4～185 | ||
4 | 1～300 | ||
5 | 1～25 | ||
6～36 | 1.5～4 | ||
1.8/3kV | 1 | 10～400 | |
3 | 10～240 |
5 主要技术参数
5.1 成品电缆导体20℃时的直流电阻符合GB/T 3956中第5种铜导体的规定要求。
5.2 成品电缆的绝缘电阻符合表3的规定。
表3 绝缘电阻
额定电压 | 电缆规格 | 20℃绝缘电阻 MΩ·km | 工作温度下绝缘电阻 MΩ·km |
450/750V 0.6/1kV | 35mm2及以下 | 150 | 0.15 |
50～150mm2 | 100 | 0.10 | |
185～400mm2 | 80 | 0.08 | |
1.8/3kV | 35mm2及以下 | 250 | 0.25 |
50～150mm2 | 200 | 0.20 | |
185～400mm2 | 150 | 0.15 |
5.3 成品电缆能够经受表4规定的工频电压试验5min不击穿。
表4 成品耐压试验电压
额定电压 | 试验电压kV |
450/750V | 2.5 |
0.6/1kV | 3.5 |
1.8/3kV | 6.5 |
5.4 额定电压450/750V成品电缆的绝缘线芯（10～15m长的成品电缆试样）能够经受环境温度下2.5kV的浸水耐压试验5min不击穿。
5.5 4h电压试验：额定电压0.6/1kV和1.8/3kV成品电缆的绝缘线芯（10～15m长的成品电缆试样）能够经受环境温度下，浸水至少1h、试验电压为4U0的工频电压试验，电压逐渐升高并持续4h，试验过程中不发生击穿现象。
5.6 冲击电压试验：额定电压1.8/3kV电缆进行冲击电压试验。成品电缆（10～15m长的成品电缆试样）在高于导体最高工作温度5℃～10℃的试验温度下，按照GB/T 3048.13规定的试验方法，经受峰值为40kV的冲击电压试验。每根电缆绝缘线芯能够承受正负极性各十次冲击电压试验不击穿。
5.7 成品电缆在23±5℃的环境温度下能够经受电缆总铜导体截面×15N（牛顿）砝码重量，负重7×24小时的负重试验。试验后，电缆护套、绝缘表面无裂纹，电缆的导体直流电阻符合GB/T 3956标准的规定要求。
5.8 12m长的成品电缆在环境温度条件下，能够经受±1440°共计10000次的扭转试验；普通型、耐寒型和耐严寒型电缆分别在-25℃、-40℃和-55℃的低温下，能够经受±1440°共计2000次的低温扭转试验。
注：顺时针扭转1440°，后再逆时针扭转相同角度使电缆恢复到原始状态，此后逆时针扭转1440°后再顺时针扭转相同角度使电缆恢复到原始状态，此为一个周期（一次）。
5.9 成品电缆能够通过GB/T 19380.11-2008规定的单根燃烧试验。阻燃电缆能够通过GB/T 19380.31-2008规定的成束电缆燃烧试验的相应要求。
6 电缆使用特性
6.1 电缆额定电压U0/U分别为：450/750V、0.6/1kV、1.8/3kV。
6.2 电缆导体的长期允许工作温度为：90℃。
6.3 电缆的最小弯曲半径为电缆直径的6倍。
6.4 电缆适应的最低环境温度，普通型：-25℃，耐寒型：-40℃，耐严寒型：-55℃。
6.5 电缆的最大扭转角度为180°/m。
6.6 电缆的阻燃性能为单根阻燃，特殊要求时可为成束阻燃。
