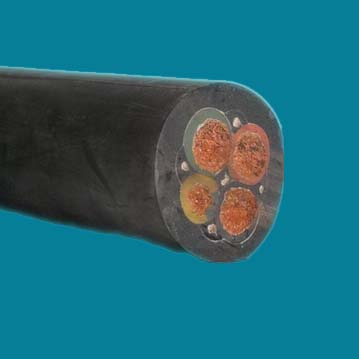

- 商品名称：MYPT,UYPT高压矿用橡套软电缆
- 添加时间：2019-03-13 08:59:45
- 推荐度：
介绍：
产品为矿用橡套软电缆系列产品，适用于额定电压Uo/U 3.3/6KV及以下采煤机及类似设备的电源连接。
煤矿用电缆使用条件
线芯长期允许工作温度为85℃，电线的最小弯曲半径为电缆直径的6倍。
3.6/6KV屏蔽型橡套软电缆（GB12972.7-1991）
用途：本产品为矿用橡套软电缆系列产品之一，适用于额定电压级地面移动式矿山机械设备作电源连接线
使用条件：电缆导体的长期允许工作温度为90℃
电缆规格、名称
型号 | 名称 | 主要用途 | ||||||||||||||
(MYP)UYP-3.6/6 | 矿用移动屏蔽套软电缆 | 额定电压为3.6/6KV移动式地面矿同机械电源的连接,环境温度下限为-20℃ | ||||||||||||||
(MYPT)UYPT-3.6/6 | 矿用移动金属屏蔽橡套软电缆 | |||||||||||||||
MYPTJ-3.6/6 | 矿用移动屏蔽监视软电缆 | 额定电压为3.6/6KV采煤机电缆动力电缆，用于电源的连接 | ||||||||||||||
MYPTJ-6/10 | 矿用移动金属屏蔽软电缆 | |||||||||||||||
电缆规格、尺寸 | ||||||||||||||
芯数×导体标称截面(mm2) | 护套标称厚度(mm) | UYP-3.6/6、UYPTJ-3.6/6型电缆外径(mm) | ||||||||||||
动力线芯绝缘 | ||||||||||||||
动力线芯 | 地线芯 | 标称厚度(mm) | 最小值 | 最大值 | ||||||||||
3×16 | 1×16 | 4 | 5.5 | 51.3 | 57.3 | |||||||||
3×25 | 1×16 | 4 | 5.5 | 53.9 | 59.9 | |||||||||
3×35 | 1×16 | 4 | 5.5 | 57 | 63 | |||||||||
3×50 | 1×25 | 4 | 5.5 | 60.8 | 66.8 | |||||||||
芯数×导体标称截面(mm2) | 护套标称厚度(mm) | UYP-3.6/6、UYPTJ-3.6/6型电缆外径(mm) | ||||||||||||
动力线芯绝 | ||||||||||||||
动力线芯 | 地线芯 | 缘标称厚度(mm) | 最小值 | 最大值 | ||||||||||
3×16 | 1×16/3 | 4 | 5.5 | 51.8 | 57.8 | |||||||||
3×25 | 1×16/3 | 4 | 5.5 | 54.8 | 60.8 | |||||||||
3×35 | 1×16/3 | 4 | 5.5 | 58.3 | 64.3 | |||||||||
3×50 | 1×25/3 | 4 | 5.5 | 61.4 | 67.7 | |||||||||
技术性能 | |||
1、电缆的动力线芯绝缘电阻值 | |||
动力线芯标称截面(mm2) | 20℃时绝缘电阻最小值(MΩ·km) | ||
16 | 750 | ||
25 | 650 | ||
35 | 550 | ||
50 | 500 | ||
2、绝缘采用乙丙橡胶为基料的绝缘胶料，抗张强度不小于6.5MPa。
3、电费的其它电气性能和绝缘及护套力学性能按GB3048、GB2951规定。
