H01N2-D电缆线-H01N2-D电焊机线
| 用于焊接工具和焊接设备之间的连接电缆，适合苛刻条件下的移动安装，如汽车和船舶制造、输送机和装配线等。这种电缆在接触惰性气体、臭氧、光、油等时非常可靠。适合安装于潮湿，干燥的室内，也可安装于室外。还适用于手控或自动流水线及点焊机等的安装连接。坚固的结构使得这些电缆能同时耐受冷和热以及燃烧。 |
多股细绞超细裸铜丝导体，符合DIN VDE 0295/HD383/IEC60228 的规定 氯丁橡胶复合物外护套 （可根据客户要求定制颜色） |
特别耐油，耐化学性，小弯曲半径 抗寒 阻燃，抗紫外线 抗臭氧 无有害物质，符合RoHS 标准 本产品符合EEC 规程73/23（低电压规程）CE 的规定 |
工作电压：100 V 绝缘电阻：> 20 MOhm x cm 小弯曲半径：12x电缆外径 使用温度范围： 移动安装：- 25°C 至 +80°C，固定安装： -40°C 至 +90°C |
应用&描述
这些电缆用于电焊发电机，手控电极和工件之间的连接。用于汽车行业，造船，运输和输送系统，工具制造机械，
焊接机器人等，即使受臭氧，光，氧，保护气体，石油和汽油的影响，此电缆保持其高度柔软性。其耐用的电缆
结构使得它们耐低温，高温，耐火，耐臭氧，抗辐射，耐油，耐酸，脂肪和汽油。适合户外安装在干燥或潮湿的
地方。
标准及认证
<HAR> HD22.6 S2, VDE-0282 P-6, IEC 60332.3, IEC 60754.1, UNEL 35368, CEI 20-22 II, CEI 20-38, CE低压73/23/EEC & 93/68/EEC指令., ROHS认证

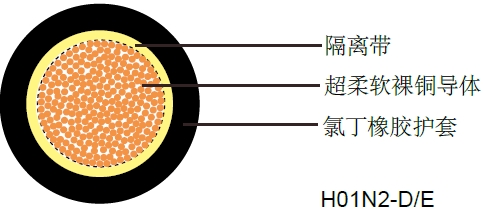

电缆结构
- 多股超柔软裸铜导体
- 遵循DIN VDE 0295, BS 6360, IEC 60228， HD 383
- 聚酯物隔离层
- 氯丁橡胶护套 EM5
技术特性
- 工作电压: 100/100 V
- 测试电压: 1000 V
- 动态弯曲半径: 12.0 xΦ
- 固定安装弯曲半径: 7.5 xΦ
- 应用时的工作温度: -25℃ to +80℃
- 固定安装温度: -40℃ to +80℃
- 阻燃: IEC 60332.1
|
H01N2-D/E |
电缆参数
标准柔软度电缆
线规 | 芯数 x 导体截面积 | 标称绝缘厚度 | 标称外径 | 标称铜的重量 | 标称电缆重量 |
# x mm2 | mm | mm | kg/km | kg/km | |
8(320/32) | 1 x 10 | 2.0 | 7.7-9.7 | 96 | 135 |
6(512/32) | 1 x 16 | 2.0 | 8.8-11.0 | 154 | 205 |
4(800/32) | 1 x 25 | 2.0 | 10.1-12.7 | 240 | 302 |
2(1120/32) | 1 x 35 | 2.0 | 11.4-14.2 | 336 | 420 |
1(1600/32) | 1 x 50 | 2.2 | 13.2-16.5 | 480 | 586 |
2/0(2240/32) | 1 x 70 | 2.4 | 15.3-19.2 | 672 | 798 |
3/0(3024/32) | 1 x 95 | 2.6 | 17.1-21.4 | 912 | 1015 |
4/0(614/24) | 1 x 120 | 2.8 | 19.2-24.0 | 1152 | 1310 |
300MCM(765/24) | 1 x 150 | 3.0 | 21.2-26.4 | 1440 | 1620 |
350MCM(944/24) | 1 x 185 | 3.2 | 23.1-28.9 | 1776 | 1916 |
500MCM(1225/24) | 1 x 240 | 3.4 | 25.0-29.5 | 2304 | 2540 |
超高柔软度电缆
线规 | 芯数 x 导体截面积 | 标称绝缘厚度 | 标称外径 | 标称铜的重量 | 标称电缆重量 |
# x mm2 | mm | mm | kg/km | kg/km | |
8(566/35) | 1 x 10 | 1.2 | 6.2-7.8 | 96 | 119 |
6(903/35) | 1 x 16 | 1.2 | 7.3-9.1 | 154 | 181 |
4(1407/35) | 1 x 25 | 1.2 | 8.6-10.8 | 240 | 270 |
2(1974/35) | 1 x 35 | 1.2 | 9.8-12.3 | 336 | 363 |
1(2830/35) | 1 x 50 | 1.5 | 11.9-14.8 | 480 | 528 |
2/0(3952/35) | 1 x 70 | 1.8 | 13.6-17.0 | 672 | 716 |
3/0(5370/35) | 1 x 95 | 1.8 | 15.6-19.5 | 912 | 1012 |
4/0(3819/32) | 1 x 120 | 1.8 | 17.2-21.6 | 1152 | 1190 |
300MCM(4788/32) | 1 x 150 | 1.8 | 18.8-23.5 | 1440 | 1305 |
500MCM(5852/32) | 1 x 185 | 1.8 | 20.4-25.5 | 1776 | 1511 |
