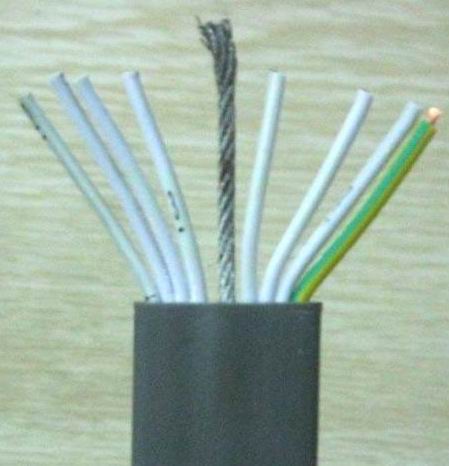

YBP-J屏蔽抗拉扁电缆YBP-J屏蔽抗拉扁电缆的详细资料：
YBP-J屏蔽扁电缆
1、交流额定电压：Uo/U=450V/750V Uo任一主导体和地之间电压有效值 U任二相导体之间有效值
2、使用电压： 交流系统： <1.1额定电压
直流系统： <1.5额定电压
3、线芯长期工作温度：≤65℃
4、产品标准： Q/32028AQ001-91
二、 扁平电缆产品名称、用途
| 型号 | 名称 | 允许温升 | 适用范围 |
| YBP-J | 天然丁苯绝缘和护套钢丝加强型铜丝屏蔽扁电缆 | 70°C | 室内无油污场所 |
| YFBPG | 天然丁苯绝缘和氯丁护套钢丝加强型铜丝屏蔽扁电缆 | 70°C | 室外及有油污场所 |
| YBP | 天然丁苯绝缘和护套铜丝屏蔽扁电缆 | 70°C | 室内无油污场所 |
| YB | 天然丁苯绝缘和护套扁平软电缆 | 70°C | 室内无油污场所 |
| YBFP | 天然丁苯绝缘和氯丁护套铜丝屏蔽扁电缆 | 70°C | 室外及有油污场所 电缆具有不延燃性 |
| YBF | 天然丁苯绝缘和氯丁护套扁平软电缆 | 70°C | |
| 型号名称主要用途YB移动扁形橡套电缆作室内起重运输机械电源线YBF非延燃性移动扁平形橡套电缆适用于户外接触油污场合具有耐气候性和非延燃性YBZ阻燃性扁形橡套电缆同YBF具有阻燃性 | 型号截面mm2芯数YB1.5-2.53、4、5、7、8、10、12YBF4-63、4、5YBZ25-703、4 |
三、 扁平电缆技术参数
| 规格 | 导体结构 | 电缆参考数据 | 20°C小绝缘电阻MΩ | ||||
| 外径上限(宽度×厚度) | 近似重量 | 20°C大直流电阻 | |||||
| 芯数×截面积mm2 | 根数、直径mm | YB YBF YBZ mm | YB YBF YBZ Kg/Km | 不镀锡 Ω/KM | 镀锡 Ω/KM | YB YBF | YBZ |
| 3×4 | 56/0.30 | 19.6×8.9 | 285 | 4.95 | 5.09 | 50 | 400 |
| 3×6 | 84/0.30 | 22.0×9.9 | 380 | 3.30 | 3.39 | ||
| 3×10 | 84/0.40 | 27.5×12.0 | 615 | 1.91 | 1.95 | ||
| 3×16 | 126/0.40 | 31.1×13.3 | 830 | 1.21 | 1.24 | ||
| 3×25 | 196/0.40 | 38.3×15.8 | 1230 | 0.78 | 0.795 | ||
| 3×35 | 276/0.40 | 42.8×17.6 | 1605 | 1.554 | 0.565 | 40 | 300 |
| 3×50 | 396/0.40 | 49.2×20.0 | 2205 | 0.386 | 0.393 | ||
| 3×70 | 360/0.50 | 55.6×22.5 | 2965 | 0.272 | 0.277 | ||
