YGKFB-6KV YGKFB-10KV高压扁平电缆

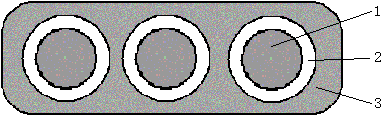

YGKFB-6KV高压扁平电缆
移动设备（堆取料机、港机）卷筒用6-10KV高压扁平电缆
一、产品特点及用途
本产品适用于交流额定电压6/10KV料场、码头的堆取料机及港机上变压器连接用高压扁平电缆，导体采用镀锡软芯结构，导体绝缘采用进口硅橡胶绝缘材料，电缆具有耐高温、耐寒、耐油、耐腐蚀以及柔软耐磨抗拉等特性，电缆可根据用户需要设计编制加入多芯控制电缆及光纤通讯即制成高压动力、多芯控制及光纤通讯组合扁平电缆。产品广泛用于电力、冶金、石油化工、矿山、水泥、船舶工业、港口及移动设备制造等行业。
二、产品执行标准
Q/AT2005-4标准
阻燃性能试验执行GB12666.5-90规定
三、使用特性
1、交流额定电压：U0/U 6/10KV；较高工作温度：180℃；较低环境温度：固定敷设-60℃；
2、电缆安装敷设温度应不低于-25℃。
四、主要技术指标
1、成品电缆导体（R类）直流电阻符合GB3956规定；
2、20℃时绝缘电阻不小于50MΩ/KM；
3、成品电缆经受交流50HZ 15KV/5min电压试验不击穿。
五、基本电缆规格及结构参数
型 号 | 名 称 | 规 格 |
YGKFB-6KV | 移动设备卷筒用6KV高压扁平电缆 | 3×16 3×16/3——3×95 3×16/3 |
4×16——4×70 | ||
3×16 1×10——3×95 1×35 | ||
YGKFB-6KV | 移动设备卷筒用加光纤通讯6KV高压扁平电缆 | 3×16 3×16/3 6FO—— 3×70 3×16/3 6FO |
YGKFB-10KV | 移动设备卷筒用10KV高压扁平电缆 | 3×16 3×16/3——3×95 3×16/3 |
4×16——4×70 | ||
3×16 1×10——3×95 1×35 | ||
YGKFB-10KV | 移动设备卷筒用加光纤通讯10KV高压扁平电缆 | 3×16 3×16/3 6FO—— 3×70 3×16/3 6FO |
