YJGCFPB-6/6KV 3*70+3*16/3扁平电缆

YJGCFPB-6/6KV 3*70+3*16/3高压扁平电缆

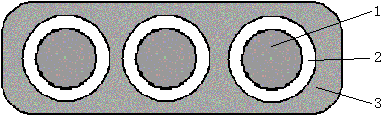

YGKFB-6KV高压扁平电缆
YGKFB-6KV高压扁平电缆
移动设备(堆取料机、港机)卷筒用6-10KV高压扁平电缆
一、产品特点及用途
本产品适用于交流额定电压6/10KV料场、码头的堆取料机及港机上变压器连接用高压扁平电缆,导体采用镀锡软芯结构,导体绝缘采用进口硅橡胶绝缘材料,电缆具有耐高温、耐寒、耐油、耐腐蚀以及柔软耐磨抗拉等特性,电缆可根据用户需要设计编制加入多芯控制电缆及光纤通讯即制成高压动力、多芯控制及光纤通讯组合扁平电缆。产品广泛用于电力、冶金、石油化工、矿山、水泥、船舶工业、港口及移动设备制造等行业。
二、产品执行标准
Q/AT2005-4标准
阻燃性能试验执行GB12666.5-90规定
三、使用特性
1、交流额定电压:U0/U  6/10KV;较高工作温度:180℃;较低环境温度:固定敷设-60℃;
2、电缆安装敷设温度应不低于-25℃。
四、主要技术指标
1、成品电缆导体(R类)直流电阻符合GB3956规定;
2、20℃时绝缘电阻不小于50MΩ/KM;
3、成品电缆经受交流50HZ  15KV/5min电压试验不击穿。
五、基本电缆规格及结构参数

型  号

名         称

规           格

YGKFB-6KV

移动设备卷筒用6KV高压扁平电缆

3×16 3×16/3——3×95 3×16/3

4×16——4×70

3×16 1×10——3×95 1×35

YGKFB-6KV

移动设备卷筒用加光纤通讯6KV高压扁平电缆

3×16 3×16/3 6FO——

3×70 3×16/3 6FO

YGKFB-10KV

移动设备卷筒用10KV高压扁平电缆

3×16 3×16/3——3×95 3×16/3

4×16——4×70

3×16 1×10——3×95 1×35

YGKFB-10KV

移动设备卷筒用加光纤通讯10KV高压扁平电缆

3×16 3×16/3 6FO——

3×70 3×16/3 6FO

卷筒用高压橡胶扁平电力电缆

型号:YGEFPTB-6 kV 3×25 3×16/3

具体参数有:

1.卷筒用高压橡胶扁平电力电缆成品电缆性能参数

1.1  卷筒用高压橡胶扁平电力电缆导体:采用镀锡退火软铜导体。动力芯导体直流电阻应不大于0.795Ω/km,地线芯导体直流电阻应不大于2.31Ω/km。

1.2  卷筒用高压橡胶扁平电力电缆绝缘:采用乙丙橡胶或高抗撕硅橡胶,绝缘性能符合GB7594-87中XJ-30A的规定。 绝缘标称厚度4.5mm,任一点较小测量厚度不小于标称值的90%-0.1mm。

1.3  卷筒用高压橡胶扁平电力电缆屏蔽

1.3.1 导体屏蔽采用半导电带包的结构型式。

1.3.2电缆绝缘屏蔽采用半导电带包层 金属编织层结构.

1.4卷筒用高压橡胶扁平电力电缆加强层:扁电缆的两侧各有一根Φ3.0mm的加强钢丝,以提高电缆的抗拉强度。

1.5卷筒用高压橡胶扁平电力电缆外护套:采用高强度耐磨、耐低温(-40℃)氯丁或高抗撕硅橡胶或乙丙料护套,护套性能应符合GB 7594.7-1987中XH-03A型规定,护套标称厚度5.0mm,较薄点厚度不低于标称值的85%-0.1mm 。护套颜色为黑色。重量为4.9kg/m。

1.6 卷筒用高压橡胶扁平电力电缆外径:电缆标称外径值为28.0×75.0mm(厚度×宽度)。

2.成品电缆性能参数

2.1   20℃时动力芯导体直流电阻应不大于0.795Ω/km,地线芯导体直流电阻应不大于2.31Ω/km。

2.2电缆线芯绝缘电阻应不小于700MΩ•km。

2.3  卷筒用高压橡胶扁平电力电缆局部放电试验

 电缆应在1.73UO下进行局部放电试验,放电量应不大于10pC。

2.4电缆线芯应经受交流电压 21kV  5min 不击穿。

3. 卷筒用高压橡胶扁平电力电缆工作条件

3.1  额定电压(UO/U) 6/10kV。

3.2  电缆的较小弯曲半径为电缆厚度的6倍。

3.3  电缆的地线芯应良好接地。

3.4电缆导体长期工作温度为90℃;



 YGEFPTB-6KV 3×25 3×16/3

其它型号的高压扁平电缆

GKFB,YJGCFPB-6KV-3*35 6FO 3*35 3*16/3

YGKFB-6KV/10KV

YGKFB-6KV



3×16 3×16/3——3×95 3×16/3



4×16——4×70



3×16 1×10——3×95 1×35



YGKFB-6KV





3×16 3×16/3 6FO——



3×70 3×16/3 6FO



YGKFB-10KV



3×16 3×16/3——3×95 3×16/3



4×16——4×70



3×16 1×10——3×95 1×35



YGKFB-10KV





3×16 3×16/3 6FO——



3×70 3×16/3 6FO





YGCB-10KV 4*35 4*25 4*50
