- 商品名称：CC117-24*1.5拖链系统对绞屏蔽控制电缆
- 添加时间：2019-03-01 09:11:01
- 推荐度：
介绍：

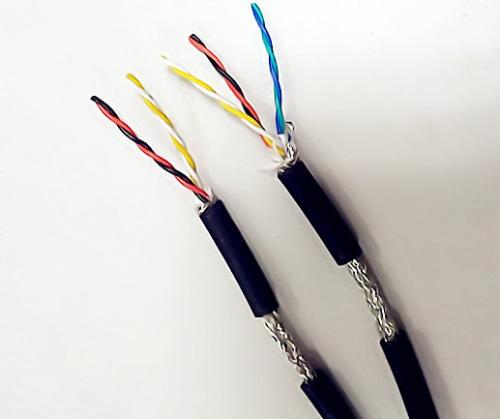

PUR护套拖链系统对绞屏蔽控制电缆
应用范围
低烟无卤PUR外护套拖链系统对绞屏蔽控制电缆是为需要高度弯曲，连续运动设计而成。这种电缆作为控制连接线广泛用于：拖链系统，机器人，和移动驱动系统。无粘连的PUR外护套材料，防水，抗菌，阻燃等特性使得该电缆在拖链系统的优势得到最大的发挥。机器停顿次数可以最小化，使得拖链系统可以减少昂贵的停机次数。
| CC117电缆的特点 |
超一流的机械性能和高柔性
弯曲半径更小
抗轻微撞击，防水，抗菌，防臭氧，防氧化，防酸碱，抗油脂，冷却剂，润滑剂
聚亚氨酯外护套使得电缆寿命大大延长，可以连班工作，提供更高的性价比
用于拖链系统大于500万次循环次数
| 电缆结构 |
导体材料：多股精绞成束超细裸铜丝导体。
导体结构：符合DIN VDE0295 6类标准。
芯线绝缘：TPE混合料，抗撕裂，抗切割。
芯线绞合：芯线小节距绞合，对绞成缆。
芯线标识：黑色线编码。三芯以上带黄绿接地线。
甲胄式内护套：TPE混合料，抗撕裂，抗切割。
屏蔽：镀锡铜丝屏蔽，屏蔽覆盖率85%以上。
外护套：PUR低烟无卤。耐磨无粘连。
导体结构：符合DIN VDE0295 6类标准。
芯线绝缘：TPE混合料，抗撕裂，抗切割。
芯线绞合：芯线小节距绞合，对绞成缆。
芯线标识：黑色线编码。三芯以上带黄绿接地线。
甲胄式内护套：TPE混合料，抗撕裂，抗切割。
屏蔽：镀锡铜丝屏蔽，屏蔽覆盖率85%以上。
外护套：PUR低烟无卤。耐磨无粘连。
| 技术指标 |
最小弯曲半径：8×电缆外径。
温度范围：-35℃~+80℃。
工作电压：< 0.75MM2 300/500V.
<1.0MM2 450/700V
测试交流电压：2000~3000V。
执行标准：符合VDE、GB。
温度范围：-35℃~+80℃。
工作电压：< 0.75MM2 300/500V.
<1.0MM2 450/700V
测试交流电压：2000~3000V。
执行标准：符合VDE、GB。
| CC117 低烟无卤PUR外护套拖链系统对绞屏蔽控制电缆 |
| 电缆型号 | 芯数及截面积 | 外径 （mm） | 铜含量(kg/km) | 重量 （kg/km） |
| CC117 | 4×0.5 | 8.2 | 20 | 36 |
| CC117 | 6×0.5 | 9.6 | 34 | 78 |
| CC117 | 12×0.5 | 12.4 | 58 | 105 |
| CC117 | 18×0.5 | 14.3 | 86 | 165 |
| CC117 | 4×0.75 | 8.6 | 36 | 58 |
| CC117 | 6×0.75 | 10.1 | 50 | 76 |
| CC117 | 12×0.75 | 13.0 | 86 | 142 |
| CC117 | 18×0.75 | 15.2 | 144 | 231 |
| CC117 | 4×1.0 | 8.9 | 38 | 56 |
| CC117 | 6×1.0 | 10.7 | 48 | 70 |
| CC117 | 12×1.0 | 13.8 | 115 | 181 |
| CC117 | 18×1.0 | 16.0 | 173 | 267 |
| CC117 | 24×1.0 | 19.0 | 241 | 329 |
| CC117 | 4×1.5 | 10.2 | 58 | 86 |
| CC117 | 6×1.5 | 12.2 | 101 | 140 |
| CC117 | 12×1.5 | 16.0 | 173 | 265 |
| CC117 | 18×1.5 | 18.5 | 260 | 400 |
| CC117 | 24×1.5 | 22.0 | 360 | 602 |
| CC117 | 4×2.5 | 12.0 | 96 | 128 |
| CC117 | 6×2.5 | 14.2 | 168 | 301 |
| CC117 | 12×2.5 | 19.0 | 288 | 468 |
