- 商品名称：WEFTC，WEFTCP风能柔性拖链电缆
- 添加时间：2019-03-01 09:13:37
- 推荐度：
介绍：

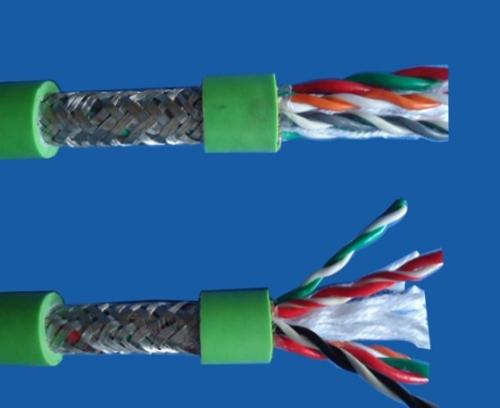

WEFTC，WEFTCP风能柔性拖链电缆
| 型号 | 产品名称 | 用途 | 导体长期允许 工作温度℃ | 额定电压 KV | 标称截面 mm2 |
| WEFTC | 风能柔性拖链电缆 | 适用风能发电机组的机舱内，用于转子构成回路、数据线等 | -30 ~ +80 -50 ~ +80 | 0.6/1 | 1.0 ~ 95 |
| WEFTCP | 风能柔性拖链屏蔽电缆 |
| 电缆结构/尺寸表 |
| 型号 | 标称截面 mm | 导体单丝最大直径 mm | 电缆外径/mm | 20 ℃直流电阻 ≤Ω/km | |
| WEFTC | WEFTCP | ||||
| WEFTC WERTCP | 1X1.0 | 0.16 | 5.4 | 6.0 | 19.5 |
| 1X1.5 | 0.16 | 5.7 | 6.3 | 13.3 | |
| 1X2.5 | 0.16 | 6.1 | 6.7 | 7.98 | |
| 1X4.0 | 0.16 | 7.2 | 7.8 | 4.95 | |
| 1X6.0 | 0.21 | 7.9 | 8.5 | 3.30 | |
| 1X10 | 0.21 | 8.8 | 9.6 | 1.91 | |
| 1X16 | 0.21 | 10.8 | 11.3 | 1.21 | |
| 1X25 | 0.21 | 12.6 | 13.4 | 0.78 | |
| 1X35 | 0.21 | 14.0 | 14.8 | 0.554 | |
| 1X50 | 0.31 | 16.1 | 17.1 | 0.386 | |
| 1X70 | 0.31 | 18.2 | 19.0 | 0.272 | |
| 1X95 | 0.31 | 20.7 | 21.5 | 0.206 | |
| 注：以上规格为常用型，可根据用户要求定制特殊规格 | |||||
| 主要技术参数 |
| 电缆组成结构 | 导体：符合DIN VDE 0295 六类标准和IEC 60228 六类标准 绝缘：特殊PVC混合物 护套：特殊聚氨酯 具有柔软性、阻燃、耐磨、耐油、耐臭氧、防紫外线等性能 |
| 线芯标识 | 线芯小于或等于5，符合IEC 60245-1标准 |
| 线芯大于5，采用白色芯线 黑色数字编号 | |
| 测试电压（AC） | 0.6/1000V ： 3500V/5min |
| 绝缘电阻（20℃） | 200MΩ/km |
| 自由悬挂时扭曲应力 | 顺时针和逆时针正反各扭转1200度，进行1000次，无目力可见裂纹 |
