H05V2V2-F H05V2V2H2-F柔软电缆厂家
H05V2V2-F H05V2V2H2-F应用及描述
这些电缆适用于住宅楼宇，厨房，照明服务厅或便携式照明仪器。由于其特殊的绝缘和护套化合物，这些电缆适应厨房和取暖，在不与加热的零件和辐射接触的情况下，用于具有较高温度的（如照明系统）区域。此不适合户外使用，不能用于工业和农业的建筑物或者非家用便携式工具中，在正常使用导体高温度：90 ° C，.而高温度使用，必须避免皮肤接触。
H05V2V2-F H05V2V2H2-F标准及认证
CEI 20-20/12, CEI 20-35 (EN60332-1) / CEI 20-37 (EN50267), CENELEC HD 21.12 S1 /EN50265-2-1

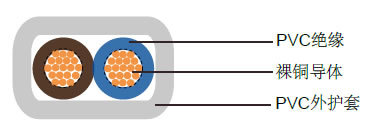

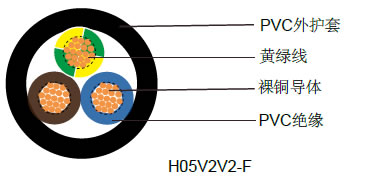

H05V2V2-F H05V2V2H2-F电缆结构
- 柔软裸铜导体
- 遵循DIN VDE 0295 cl. 5, IEC 60228 cl. 5及HD 383
- PVC绝缘T13遵循VDE-0281部分
- 黄绿接地线（三芯及三芯以上）
- 色彩编码遵循VDE-0293-308
- PVC外护套TM3
H05V2V2-F H05V2V2H2-F技术特性
- 工作电压: 300/500 V
- 测试电压: 2000 V
- 动态弯曲半径: 15 x Ø
- 静态弯曲半径: 4 x Ø
- 应用时的工作温度: +5o C to +90o C
- 静态时可承受的温度: -40o C to +90o C
- 短路时可达到的温度: +160o C
- 阻燃: IEC 60332.1
- 绝缘电阻: 20 MΩ x km
H05V2V2-F H05V2V2H2-F电缆参数
线规 | 芯数 x 导体截面积 | 标称绝缘厚度 mm | 标称护套厚度 mm | 标称外径 mm | 标称铜的 kg/Km | 标称电缆 kg/Km |
H05V2V2-F | ||||||
18(24/32) | 2 x 0.75 | 0.6 | 0.8 | 6.2 | 14.4 | 54.2 |
18(24/32) | 3 x 0.75 | 0.6 | 0.8 | 6.6 | 21.6 | 65 |
18(24/32) | 4 x 0.75 | 0.6 | 0.8 | 7.1 | 29 | 77.7 |
18(24/32) | 5 x 0.75 | 0.6 | 0.9 | 8 | 36 | 97.3 |
17(32/32) | 2 x 1.00 | 0.6 | 0.8 | 6.4 | 19 | 60.5 |
17(32/32) | 3 x 1.00 | 0.6 | 0.8 | 6.8 | 29 | 73.1 |
17(32/32) | 4 x 1.00 | 0.6 | 0.9 | 7.6 | 38 | 93 |
17(32/32) | 5 x 1.00 | 0.6 | 0.9 | 8.3 | 48 | 111.7 |
16(30/30) | 2 x 1.50 | 0.7 | 0.8 | 7.4 | 29 | 82.3 |
16(30/30) | 3 x 1.50 | 0.7 | 0.9 | 8.1 | 43 | 104.4 |
16(30/30) | 4 x 1.50 | 0.7 | 1.0 | 9 | 58 | 131.7 |
16(30/30) | 5 x 1.50 | 0.7 | 1.1 | 10 | 72 | 163.1 |
14(30/50) | 2 x 2.50 | 0.8 | 1.0 | 9.2 | 48 | 129.1 |
14(30/50) | 3 x 2.50 | 0.8 | 1.1 | 10 | 72 | 163 |
14(30/50) | 4 x 2.50 | 0.8 | 1.1 | 10.9 | 96 | 199.6 |
14(30/50) | 5 x 2.50 | 0.8 | 1.2 | 12.4 | 120 | 245.4 |
12(56/28) | 3 x 4.00 | 0.8 | 1.2 | 11.3 | 115 | 224 |
12(56/28) | 4 x 4.00 | 0.8 | 1.2 | 12.5 | 154 | 295 |
12(56/28) | 5 x 4.00 | 0.8 | 1.4 | 13.7 | 192 | 361 |
10(84/28) | 3 x 6.00 | 0.8 | 1.1 | 13.1 | 181 | 328 |
10(84/28) | 4 x 6.00 | 0.8 | 1.3 | 13.9 | 230 | 490 |
H05V2V2H2-F | ||||||
18(24/32) | 2 x 0.75 | 0.6 | 0.8 | 4.2 x 6.8 | 14.1 | 48 |
17(32/32) | 2 x 1.00 | 0.6 | 0.8 | 4.4 x 7.2 | 19 | 57 |
