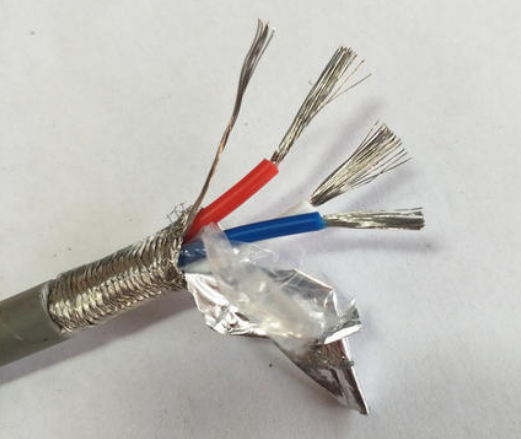

RVVP1 80%镀锡屏蔽电缆
RVVP1产品结构
导线： 多股裸铜丝绞合,符合GB/T3956第5种或第6种绞合导体。
绝缘： PVC/D型聚氯乙烯绝缘符合GB5023.1与GB/T8815
芯线颜色: 绝缘线芯的识别符合JB8734.1-1998中之4.2.5， 优先选用颜色识别或数字识别,若带有黄绿组合色缆芯外层
芯线结构: 成缆间隙可单独填充或用护套填充， 任一填充物不粘连绝缘线芯。 成缆后可有PP带、 铝箔麦拉或无纺带缓冲
屏蔽编织: 裸铜丝或镀锡铜丝双层缠绕， 反向(先左后右)
护套: PVC/ST5型聚氯乙烯， 颜色为黑色(RAL9005)或灰色(RAL7001),符合GB5023.1与GB/T8815， 亦可按客户要求定制颜色
RVVP1应用标准: JB8734.5
| RVVP1 80%镀锡屏蔽电缆 | |||||
| 型号 | 电缆选型表 | ||||
| RVVP1 | 2*0.5 | 5*1.0 | 8*4 | 16*1.5 | 37*2.5 |
| RVVP1 | 2*0.75 | 5*1.5 | 8*6 | 16*2.5 | 44*0.5 |
| RVVP1 | 2*1.0 | 5*2.5 | 10*0.5 | 19*0.5 | 44*0.75 |
| RVVP1 | 2*1.5 | 5*4 | 10*0.75 | 19*0.75 | 44*1.0 |
| RVVP1 | 2*2.5 | 5*6 | 10*1.0 | 19*1.0 | 44*1.5 |
| RVVP1 | 2*4 | 5*10 | 10*1.5 | 19*1.5 | 44*2.5 |
| RVVP1 | 2*6 | 6*0.5 | 10*2.5 | 19*2.5 | 48*0.5 |
| RVVP1 | 2*10 | 6*0.75 | 10*4 | 24*0.5 | 48*0.75 |
| RVVP1 | 3*0.5 | 6*1.0 | 10*6 | 24*0.75 | 48*1 |
| RVVP1 | 3*0.75 | 6*1.5 | 12*0.5 | 24*1.0 | 48*1.5 |
| RVVP1 | 3*1.0 | 6*2.5 | 12*0.75 | 24*1.5 | 48*2.5 |
| RVVP1 | 3*1.5 | 6*4 | 12*1.0 | 24*2.5 | 52*0.5 |
| RVVP1 | 3*2.5 | 6*6 | 12*1.5 | 27*0.5 | 52*0.75 |
| RVVP1 | 3*4 | 6*10 | 12*2.5 | 27*0.75 | 52*1.0 |
| RVVP1 | 3*6 | 7*0.5 | 12*4 | 27*1.0 | 52*1.5 |
| RVVP1 | 3*10 | 7*0.75 | 12*6 | 27*1.5 | 52*2.5 |
| RVVP1 | 4*0.5 | 7*1.0 | 14*0.5 | 27*2.5 | 61*0.5 |
| RVVP1 | 4*0.75 | 7*1.5 | 14*0.75 | 30*0.5 | 61*0.75 |
| RVVP1 | 4*1.0 | 7*2.5 | 14*1.0 | 30*0.75 | 61*1.0 |
| RVVP1 | 4*1.5 | 7*4 | 14*1.5 | 30*1.0 | 61*1.5 |
| RVVP1 | 4*2.5 | 7*6 | 14*2.5 | 30*1.5 | 62*0.5 |
| RVVP1 | 4*4 | 8*0.5 | 14*4 | 30*2.5 | 62*0.75 |
| RVVP1 | 4*6 | 8*0.75 | 14*6 | 37*0.5 | 62*1.0 |
| RVVP1 | 4*10 | 8*1.0 | 16*0.5 | 37*0.75 | 62*1.5 |
| RVVP1 | 5*0.5 | 8*1.5 | 16*0.75 | 37*1.0 | 63*0.5 |
| RVVP1 | 5*0.75 | 8*2.5 | 16*1.0 | 37*1.5 | 63*0.75 |
