RS485-STP-120Ω 通讯电缆厂家
1、RS485仪表电缆应用： Application:
通讯音频、广播音响系统、仪表、电子设备及自动化设置、需防干扰线路屏蔽电线电缆。
供电系统电表远控抄表数据传输线，供水系统水表远程数据传输信号线等
Applicable to communication audio frequency, broadcast sound system, meter, electric equipment and automatic equipment and anti-interference needed circuit shielded wire and cable.
2、仪表电缆产品说明： Product Description:
◆内导体使用多支退火裸铜绞合
◆额定电压Uo/U为300/300V
◆长期允许工作温度应不超过70℃ ◆Multiple strands annealed bare copper lines twisted as internal conductor
RS485通讯线2X0.5 2X0.75 2X1.0 2X1.5
RS485通讯线在一般场合采用双绞线就可，但在要求较高的环境下要采用带屏蔽层的双绞电缆。使用RS485通讯线时，对于特定的传输线路，主机（召测设备）到仪表的485口间的电缆长度与数据信号传输的波特率成反比；这个长度主要受信号的失真以及噪声的影响所影响。理论上RS485通信电缆的传输距离能达到1200米，但实际应用中传输距离要小于1200米，具体长度受周围的环境影响。

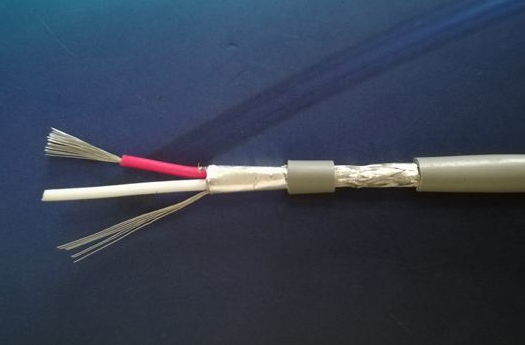

RS485特点：RS-485通讯电缆特性阻抗为120欧姆，导体为2*24AWG多股绞合镀锡铜丝，PE绝缘介质，由铝箔/聚酯复合带100%覆盖+镀锡铜丝90%覆盖共2层屏蔽，附有独立接地导线，工业灰色PVC外护套。
RS485结构:
1）导体: 多股绞合镀锡铜网线, 每股7支, 每支导体线径为0.30mm, 共四股导体，外径: 0.91 +/- 0.03mm
2）绝缘:实芯PE绝缘, 外径: 1.90 +/- 0.03mm
3）屏蔽:铝箔屏蔽
4）引流线:多股绞合镀锡铜网线, 每股7支, 每支导体线径为0.30mm, 共一股, 外径: 0.91 +/- 0.03mm
5）第二屏蔽:铝镁编织网屏蔽, 覆盖率为55%
6）内护套：黑色PVC, OD: 8.0mm +/- 10%
| RS485-STP-120Ω 通讯电缆 | |||||
| 型号 | 电缆选型表 | ||||
| RS485-STP | 0.14*2C | 0.25*2C | 0.34*2C | 0.75*2C | 1.5*2C |
| RS485-STP | 0.14*3C | 0.25*3C | 0.34*3C | 0.75*3C | 1.5*3C |
| RS485-STP | 0.14*4C | 0.25*4C | 0.34*4C | 0.75*4C | 1.5*4C |
| RS485-STP | 0.14*5C | 0.25*5C | 0.34*5C | 0.75*5C | 1.5*5C |
| RS485-STP | 0.14*6C | 0.25*6C | 0.34*6C | 0.75*6C | 1.5*6C |
| RS485-STP | 0.14*7C | 0.25*7C | 0.34*7C | 0.75*7C | 1.5*7C |
| RS485-STP | 0.14*8C | 0.25*8C | 0.34*8C | 0.75*8C | 1.5*8C |
| RS485-STP | 0.14*9C | 0.25*9C | 0.34*9C | 0.75*9C | 1.5*9C |
| RS485-STP | 0.14*10C | 0.25*10C | 0.34*10C | 0.75*10C | 1.5*10C |
| RS485-STP | 0.2*2C | 0.30*2C | 0.50*2C | 1.0*2C | 2.5*2C |
| RS485-STP | 0.2*3C | 0.30*3C | 0.50*3C | 1.0*3C | 2.5*3C |
| RS485-STP | 0.2*4C | 0.30*4C | 0.50*4C | 1.0*4C | 2.5*4C |
| RS485-STP | 0.2*5C | 0.30*5C | 0.50*5C | 1.0*5C | 2.5*5C |
| RS485-STP | 0.2*6C | 0.30*6C | 0.50*6C | 1.0*6C | 2.5*6C |
| RS485-STP | 0.2*7C | 0.30*7C | 0.50*7C | 1.0*7C | 2.5*7C |
| RS485-STP | 0.2*8C | 0.30*8C | 0.50*8C | 1.0*8C | 2.5*8C |
| RS485-STP | 0.2*9C | 0.30*9C | 0.50*9C | 1.0*9C | 2.5*9C |
| RS485-STP | 0.2*10C | 0.30*10C | 0.50*10C | 1.0*10C | 2.5*10C |
| 可根据现场使用环境不同，定制符合客户使用环境的电缆www.te-lan.com | |||||
