- 商品名称：W7F46P氟塑料F46绝缘承荷探测电缆
- 添加时间：2019-03-01 13:44:22
- 推荐度：
介绍：

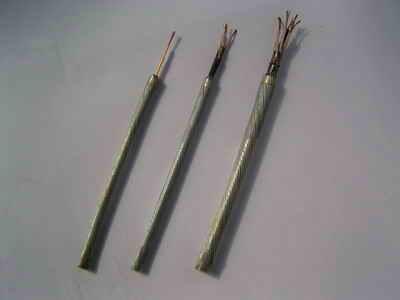

W7F46P氟塑料F46绝缘承荷探测电缆
适用范围
本产品适用于各类油、气井的测井、射孔、取心及油井的清蜡、降粘、降凝等承受机械负荷的钢丝铠装油矿探测电缆。
适用特性
电缆的低温工作温度不低于-300C；
短期（最长一次停留时间不超过2h）不高于2500C；
最小弯曲半径是电缆直径的30倍
型号名称
本产品适用于各类油、气井的测井、射孔、取心及油井的清蜡、降粘、降凝等承受机械负荷的钢丝铠装油矿探测电缆。
适用特性
电缆的低温工作温度不低于-300C；
短期（最长一次停留时间不超过2h）不高于2500C；
最小弯曲半径是电缆直径的30倍
型号名称
| 型号 | 名称 | 生产范围 |
| WGSF46-5.6 | 单芯氟塑料F46绝缘双层钢丝铠装承荷探测电缆 | 电缆外径： ￠5.6~￠13.2mm 导体截面积： 0.2~2.0 mm² |
| W3F46-5.6 | 三芯氟塑料F46绝缘双层钢丝铠装承荷探测电缆 | |
| W4F46P-5.6 | 四芯氟塑料F46绝缘总屏蔽双层钢丝铠装承荷探测电缆 | |
| WGSF46-8.0 | 单芯氟塑料F46绝缘总屏蔽双层钢丝铠装承荷探测电缆 | |
| W3F46P-8.0 | 三芯氟塑料F46绝缘总屏蔽双层钢丝铠装承荷探测电缆 | |
| W4F46P-8.0 | 四芯氟塑料F46绝缘总屏蔽双层钢丝铠装承荷探测电缆 | |
| W7F46P-11.8 | 七芯氟塑料F46绝缘总屏蔽双层钢丝铠装承荷探测电缆 | |
| W7F46PP-11.8 | 七芯氟塑料F46绝缘分相屏蔽总屏蔽双层钢丝铠装承荷探测电缆 | |
| W7F46P-12.6 | 七芯氟塑料F46绝缘总屏蔽双层钢丝铠装承荷探测电缆 | |
| W7F46P-13.2 | 七芯氟塑料F46绝缘总屏蔽双层钢丝铠装承荷探测电缆 |
主要技术性能指标
| 型号 | 标称外径mm | 导体标称截面mm² | 导体结构根数/直径 | 额定拉断力 kN | 导体直流电阻 (20℃) Ω/km | 绝缘电阻(20℃) M Ω/km | 电容(1kHz) μ F/km | 工频耐压试验 |
| WGSF46-5.6 | 5.60 | 1.01 | 19/0.26 | 25 | ≤18.10 | ≥500 | ≤0.20 | 1KV 5 min 不击穿 |
| W3F46-5.6 | 5.60 | 0.24 | 7/0.21 | 25 | ≤84.30 | ≥500 | ≤0.17 | |
| W4F46P-5.6 | 5.60 | 0.24 | 7/0.21 | 25 | ≤84.30 | ≥500 | ≤0.17 | |
| WGSF46-8.0 | 8.00 | 1.02 | 7/0.43 | 45 | ≤18.10 | ≥500 | ≤0.14 | |
| W3F46P-8.0 | 8.00 | 0.56 | 7/0.32 | 45 | ≤36.00 | ≥500 | ≤0.17 | |
| W4F46P-8.0 | 8.00 | 0.49 | 7/0.30 | 45 | ≤36.00 | ≥500 | ≤0.19 | |
| W7F46P-11.8 | 11.80 | 0.56 | 7/0.32 | 85 | ≤36.00 | ≥500 | ≤0.13 | |
| W7F46PP-11.8 | 11.80 | 0.56 | 7/0.32 | 85 | ≤36.00 | ≥500 | ≤0.16 | |
| W7F46P-12.6 | 12.60 | 0.56 | 7/0.32 | 85 | ≤36.00 | ≥500 | ≤0.13 | |
| W7F46P-13.2 | 13.20 | 0.56 | 7/0.32 | 85 | ≤36.00 | ≥500 | ≤0.13 |
交货长度
氟塑料F46绝缘电缆交货长度在2000米—8000米之间，整根，其长度偏差在-2%~+3%之间，经双方同意也允许任何长度的电缆交货。
氟塑料F46绝缘电缆交货长度在2000米—8000米之间，整根，其长度偏差在-2%~+3%之间，经双方同意也允许任何长度的电缆交货。
