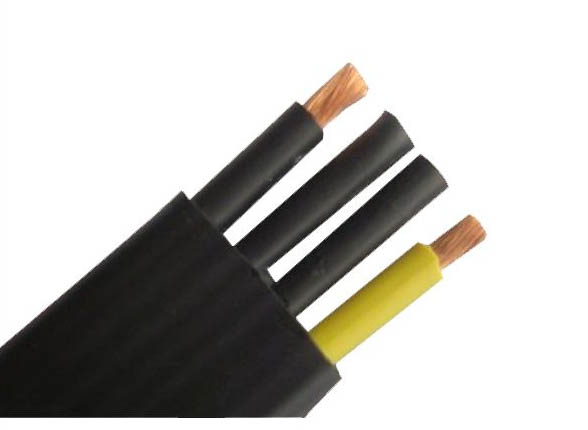

- 商品名称：橡套扁平电缆
- 添加时间：2019-03-01 14:58:00
- 推荐度：
YB/YBZ/YBF扁平电缆产品型号，规格，用途：
型号 | 名称 | 允许温升 | 适用范围 |
YB | 天然丁苯绝缘和护套扁平软电缆 | 70°C | 室内无油污场所 |
YBF | 天然丁苯绝缘和氯丁护套扁平软电缆 | 200°C | 室外及有油污场所 |
YBZ | 乙丙绝缘和氯丁护套扁平软电缆 | 200°C |
| 型号名称主要用途YB移动扁形橡套电缆作室内起重运输机械电源线YBF阻燃耐高温移动扁平形橡套电缆适用于户外接触油污场合具有耐气候性和非延燃性YBZ阻燃耐高温扁形橡套电缆同YBF具有阻燃性 | 型号截面mm²芯数YB1.5-2.53、4、5、7、8、10、12YBF4-63、4、5YBZ25-703、4 |
规格 standards | 导体结构 conductor structure | 电缆参考数据 | 20℃时最小绝缘电阻MΩ | ||||
外径上限（宽度×厚度） | 近似重量 | 20℃最大直流电阻 | |||||
芯数×截面积mm2 | 根数/直径 mm | YB YBF YBZ mm | YB YBF YBZ Kg/mm | 不镀锡 Ω/km | 镀锡 Ω/km | YB YBF | YBZ |
3×4 | 56/0.30 | 19.6×8.9 | 285 | 4.95 | 5.09 | 50 | 400 |
3×6 | 84/030 | 22.0×9.9 | 380 | 3.30 | 3.39 | ||
3×10 | 84/0.40 | 27.5×12 | 615 | 1.91 | 1.95 | ||
3×16 | 126/0.40 | 31.3×13.3 | 830 | 1.21 | 1.24 | ||
3×25 | 196/0.40 | 38.3×15.8 | 1230 | 0.78 | 0.795 | ||
3×35 | 276/0.40 | 42.8×17.6 | 1605 | 0.554 | 0.565 | 40 | 300 |
3×50 | 396/0.40 | 49.2×20.0 | 2205 | 0.386 | 0.393 | ||
3×70 | 360/0.50 | 55.6×22.5 | 2965 | 0.272 | 0.277 | ||
3×4+2×1 | 56/0.30+32/0.20 | 25×8.5 | 427 | 4.95 | 5.0 | 50 | 400 |
3×6+2×1 | 84/0.30+32/0.20 | 30×12 | 590 | 3.30 | 3.34 | 50 | 400 |
3×6+2×1.5 | 84/0.30+30/0.25 | 30×12 | 600 | 3.30 | 3.38 | 50 | 400 |
6×2.5+6×1.5 | 49/0.25+30/0.25 | 35×15 | 900 | 7.98 | 8.05 | 50 | 400 |
3×4+4×2.5 | 56/0.30+49/0.25 | 32×9 | 520 | 4.95 | 5.03 | 50 | 400 |
3×25+1×10 | 196/0.40+84/0.40 | 53×18 | 1800 | 0.78 | 0.81 | 50 | 400 |
3×16+1×10 | 126/0.40+84/0.30 | 43×15 | 1200 | 1.21 | 1.27 | 50 | 400 |
3×35+1×10 | 276/0.40+84/0.40 | 61×21 | 2500 | 0.554 | 0.56 | 40 | 300 |
3×50+1×10 | 396/0.40+84/0.40 | 65×24 | 3200 | 0.386 | 0.392 | 40 | 300 |
规格
standards | 导体结构 Conductor structure | 电缆参考数据 | 20℃时最小绝缘电阻MΩ | ||||
外径上限（宽度×厚度） | 近似重量 | 20℃最大 直流电阻 | |||||
芯数×截面积mm2 | 根数/直径mm | YB YBF YBZ mm | YB YBF YBZ Kg/mm | 不镀锡 Ω/km | 镀锡 Ω/km | YB YBF | YBZ |
4×2.5 | 49/0.25 | 22.5×8.2 | 285 | 7.98 | 8.21 | 50 | 400 |
4×4 | 56/0.30 | 26.2×9.1 | 396 | 4.95 | 5.09 | ||
4×6 | 84/0.30 | 29.2×9.9 | 505 | 3.30 | 3.39 | ||
4×10 | 84/0.30 | 36.5×12 | 835 | 1.91 | 1.95 | ||
4×25 | 196/0.40 | 51.1×15.8 | 1665 | 0.780 | 0.795 | ||
4×35 | 276/0.40 | 57.0×17.6 | 2170 | 0.54 | 0.565 | 40 | 300 |
7×2.5 | 49/0.25 | 37.2×8.2 | 490 | ||||
