- 商品名称：0.6-1KV塑料绝缘及护套预分支电力电缆
- 添加时间：2019-03-01 16:37:30
- 推荐度：
介绍：

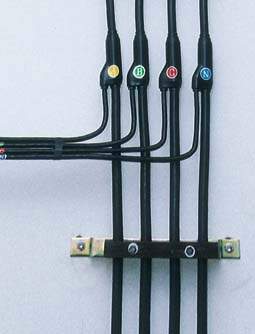

预分支电缆
YFD系列预制分支电缆的主要特征
·绝缘电缆≥200MΩ;
·工频耐压≥3.5KV/5min;
·良好的气密性与防水性，即将分支接头浸入水中，在水与电缆芯间测绝缘电阻和工频耐压均符合前两个要求；
·分支接头的接触电阻小，接触电阻与等长的分支线的基准电阻之比值≤1.2；
·接头短路强度大，短路后接触电阻比率的变化率≤0.2；
·ZR-YJV型阻燃预制分支电缆，护套的自熄时间≤12S；
·NH耐火型除了能在正常的工作条件下供电外，也能在燃烧的情况下，保持90min的正常运行；
·VV型电缆的铜芯的最高工作温度可达70摄氏度，YJV型电缆的铜芯的最高工作温度可达90摄氏度；
·YJV型预制分支电缆具有优良的热稳定性和抗老化性。
预制组装式分支电缆的用途
·高层建筑用；
·防灾设备用；
·隧道照明及防灾设备用；
·可在各种场所替代中、小容量铜母线。
预制组装式分支电缆的标准
IEC60502额定电压1~30KV挤包绝缘电力电缆及附件（国际电工委员会标准）
GB/T 12706额定电压1KV~35KV挤包绝缘电力电缆及附件（中华人民共和国国家标准）
JCS376分支电缆（日本电缆工业会标准）
JISC2810室内配线用电线连接管通则（日本工业标准）
YFD系列预制分支电缆的优点
具有优良的供电可靠性
·主干电缆导体无接头，连续性好，减少了故障点；
·分支接头有严格的技术标准和检验要求，以及严密的质保体系；
·分支接头采用工厂全程机械化制作，大大降低了人为因素造成的质量不良现象；
·分支接头结构合理并采用先进的LYZ工艺制作，接触电阻极小，不受热胀冷缩影响；
·短时间内完成护套，避免了接头接触钢芯长时间裸露在空气中产生氧化而导致接触电阻变化。
可明显降低配电成本
·品种规格多，选用灵活，任意组合；
·分支接头可根据楼层需要任意设定分支位置；
·与母线槽比，可降低工程造价。且技术经济指标高，综合经济效益显着；
·主电缆从10mm2到1200mm2,分支电缆从10mm到95mm任意组合选用；
·电缆品种多，有VV,ZR-VV,NH-VV,YJV,ZR-YJV,NH-YJV等，可根据需要选用。
安装环境要求低，施工方便
·使用环境要求低，安装精度要求低；
·由于它的弯曲半径小。大大地降低了安装难度，缩小了空间尺寸；
·占用建筑面积小，有利于建筑面积的有效使用，对土建的空间尺寸无要求；
·安装简单方便，安装技术要求不高，安装设备仅需一台普通卷场机即可，且安装周期短，
仅有母线槽安装工时的1/10和1/20，安装劳动强度小。
优良的抗震性，密气性，防水性和耐火性
·良好的气密性和防水性，能在潮湿的环境中正常供电，也能在露天及埋地放设；
·采用“NH”型的预制分支电缆，可在燃烧情况下，保持90min的正常供电运行；
·优良的抗震性，一般机械连接母线槽接头，在墙体受震动后会发生接头松动，而
YFD系列预制分支电缆不会受到影响，特别在通过建筑沉降缝时不需要任何措施。
·预制分支电缆按规定方法安装后，一次性开通率高；
·正常运行的预制分支电缆系统平时不需要作任何维护保养。
预制分支电路
YFD系列预制分支电缆品种、型号
预制电缆的型号、名称
型号 | 名称 |
YFD-YJV | 交联聚乙烯绝缘聚氧乙烯护套预制分支电缆 |
YFD-ZR-YJV | 交联聚乙烯绝缘聚氧乙烯护套阻燃预制分支电缆 |
YFD-NH-YJV | 交联聚乙烯绝缘聚氧乙烯护套耐火预制分支电缆 |
YFD-VV | 聚氧聚乙烯绝缘聚氧乙烯护套预制分支电缆 |
YFD-ZR-VV | 聚氧聚乙烯绝缘聚氧乙烯护套燃预制分支电缆 |
YFD-WDN-YJV | 交联聚乙烯绝缘无卤低烟聚烯烃护套耐火预制分支电缆 |
1.未做特别说明，电缆均为额定电压（U。/U）0.6/1KV铜芯低压电力电缆;
2.主干电缆均采用黑色护套电力电缆;
4.分支机构若要求采用色标（黄、红、绿、浅蓝、黄绿）BV-500型电缆，应在订货时详细说明。
