WDZN-DJYPEP WDZN-DJYJP3VP3R WDZN-DJYP3EP3 阻燃耐火信号电缆厂家
应用
低烟无卤非铠装电缆(部分1类) 主要应用于室内安装,也安装在潮湿的环境中.在工业生产进程中完成通信,数据和语音信号的传输和服务, 此类电缆也可应用于电气设备和仪表之间的互联.

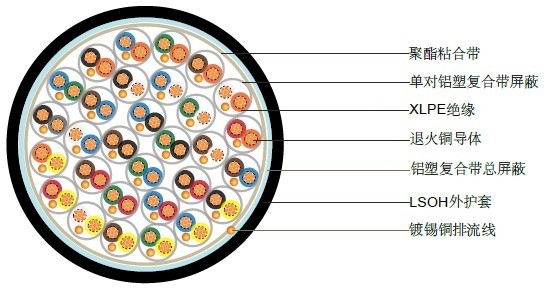

结构
导体 | 退火铜或镀锡铜, 尺寸: 遵循BS6360标准,0.5mm²和0.75mm²,5类多股,0.5 mm²和1.0 mm²,1类实心铜,1.5mm²和 2.5mm²,2类多股铜 |
---|---|
绝缘 | XLPE(交联聚乙烯), 或PE(聚乙烯) |
成对 | 两芯对绞,加小于100mm的隔离带 |
线对颜色 | 参照附注里的色彩编码 |
单对屏蔽 | 铝塑复合屏蔽,每对屏蔽金属面向内,紧挨0.5mm²的排流线 |
粘合带 | 透明的聚合酯带 |
总屏蔽 | 铝塑复合屏蔽,金属面向内,紧挨0.5mm²的排流线 |
外护套 | LSOH(低烟无卤)护套 阻燃遵循IEC60332-3-22标准 防火遵循IEC60331标准 无卤遵循IEC60754-1标准 低烟遵循IEC61034-1-2标准 |
护套颜色 | 黑色/蓝色 |
物理性能和电气性能
工作温度: -20˚C - + 90˚C( 固定安装)
0˚C - +50˚C(工作中 )
小弯曲半径: 5 x 外径
导体截面积 | MM 2 | 0.5 | 0.5 | 0.75 | 1.0 | 1.5 | |
---|---|---|---|---|---|---|---|
导体规格 | NO. X MM | 1 x 0.8 | 16 x 0.2 | 24 x 0.2 | 1 x 1.13 | 7 x 0.53 | |
大导体电阻 | OHM/KM | 36.8 | 39.7 | 26.5 | 18.2 | 12.3 | |
小绝缘电阻 | GOHM/KM | 5 | 5 | 5 | 5 | 5 | |
1KHZ时的电容不平衡值(对:对屏蔽) | PF/250M | 250 | |||||
1KHZ时的大互容 (非屏蔽和总屏蔽的电缆,单对和两对除外) | PF/M | 115 | 115 | 115 | 115 | 120 | |
1KHZ时的大互容(单对屏蔽/总屏蔽电缆包括单对及两对) | PF/M | 75 | 75 | 75 | 75 | 85 | |
相邻芯数间大的感应系数/阻 抗比率 | ΜH/OHM | 25 | 25 | 25 | 25 | 40 | |
测试电压 | 芯:芯 | V | 1000 | 1000 | 1000 | 1000 | 1000 |
芯:屏蔽 | V | 1000 | 1000 | 1000 | 1000 | 1000 | |
大额定电压 |
可根据现场使用环境不同,定制符合客户使用环境的电缆 | |||||
