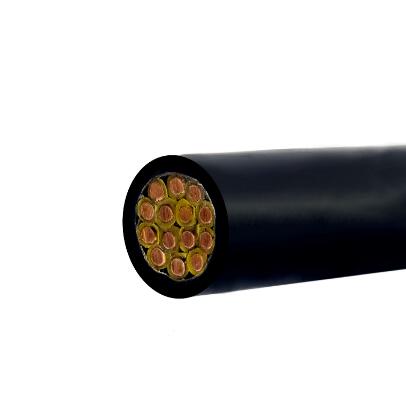

• 商品名称：REF卷筒电缆
• 添加时间：2020-09-04 09:50:57
• 推荐度：
•

卷筒电缆技术性能说明
1．执行标准 Standard
产品执行Q/320481SS136 标准。
2．产品用途

 产品适用于快速移动的港口机械如起重机、集装箱吊机等，也可用于其他类型移动设备的电力提供， 如露天作业及井下采矿等。
3．产品使用特性
3.1 电缆额定电压U0/U=0.6/1kV。
3.2电缆导体允许长期工作温度为：90℃。
3.3电缆导体允许短路温度为：不超过250℃，持续时间不超过5秒。
3.4电缆电磁屏蔽：采用对称三芯设计及紧密制造工艺，有效降低干扰。

 3.5电缆适用环境温度-25℃～80℃。

 3.6运行速度不得高于60米/分钟。

3.7电缆最小弯曲半径：不小于 6 倍电缆外径。

3.8电缆具备耐臭氧、耐油、防紫外线和防潮湿的特性。

4.电缆结构尺寸

REF 0.6/1kV 电缆
规格 Size
导体计算外径 mm (主线芯)
电缆参考最大外径 mm
参考重量 kg/km
最大计算 拉力 N
30℃参考 载流量
3×50+3×25/3 10.0 41.2 3070 4500 205 3×240+3×120/3 21.9 77.0 12260 21600 540
7．不同空气环境温度下的载流量修正系数(供参考)
导体工作温度 (℃)
空  气  温  度  (℃)
10 15 20 25 30 35 40 45 50 55 60 65 70
90 1.15 1.12 1.08 1.04 1 0.96 0.91 0.87 0.82 0.76 0.71 0.65 0.58。
