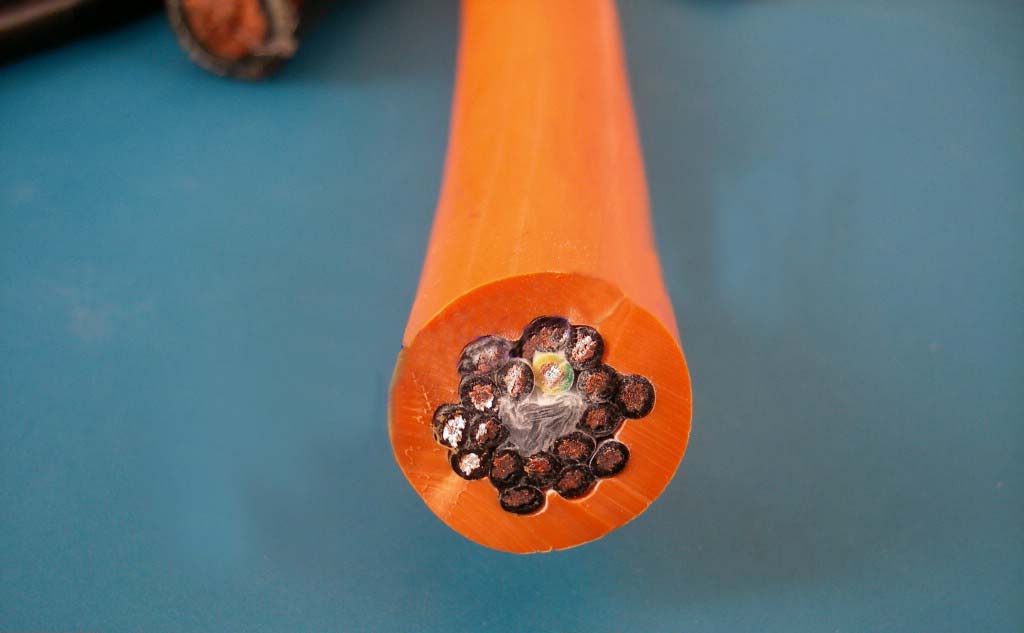

国产编码器柔性拖链电缆

WBTRVVP-BMQ应用范围：
适用于这种特殊电缆作为控制和监测信号的传输及电源连接，适用安装在扭力和弯曲应力同时存在的各种场合 优质的绝缘和防滑的无方布绕包层，使该电缆在扭力和弯曲应力同时存在的情况下适用寿命延长 多股细绞成束细裸铜丝导体
特殊 PVC 混合料芯线绝缘满足严格的电气和机械性能
要求 芯线绞合成缆
在室温下具有极佳的抗酸、碱
适用于无强应力缓释或强制引导 和油脂等特性 符合DIN47100色标
的自由连续往复运动下的安
装及固定敷设 ROBOT FLEX采用 特殊 耐油PVC 混合耐磨外护套
多股细绞成束铜丝和较小成缆节距，并在缆芯内加入足够的抗拉纤维,

WBTRVVP-BMQ适合用于：
工业机械 灰色或黑色可选
成套设备安装工程
焊接机器人及机械手的连接和装配，连接回旋式或升降工作台，或因设计时无法预计的电缆的移动(如拖链系统中)等场合的安装 小弯曲半径 芯线标识
移动安装：15x电缆外径 5 芯及以下：
固定安装：4x电缆外径 按照GB5023或DIN47100色标.
6 芯及以上：
使用温度范围 按DIN47100彩色芯线色标.
移动安装：- 5°C 至 +70°C
固定安装： -40°C 至 +70°C 芯线接地标识
G=有绿/黄双色接地标识,
导体结构 X=无绿/黄双色接地标识
VDE 0295/IEC 228 第6类导体，
采用多股细绞成束裸铜丝 工作电压
≤1.5 mm2: 大500 V
≥1.5mm2:大750V

测试电压
2000V

产品名称：编码器电缆线

◇高抗自身内部产生的噪音和外界引起的噪音
◇屏蔽网套能保证柔性持续应用
◇非常好的反复弯曲强度
◇低粘连度、耐磨抗刻痕及抗撕裂
◇抗水解、抗微生物及防腐蚀
◇防风化、防臭氧及防紫外线（一般光照情况下）
◇良好的耐用性及抗含盐液体能力
◇好的抗冷却剂和抗润滑油能力
◇大面积抗矿物油、动物油脂、无酒精汽油和煤油（参见技术信息）
◇不含损害清漆的物质（LABS-free）,遵循RoHS-compliant

WBTRVVP-BMQ技术参数：
UL认证 1000 V 80℃
额定电压
UL 300V
测试电压 3000V
绝缘电阻 小 200MΩ×km
800Hz时工作电容
绞线/绞线 约135pF/m
电感 约0.65μH/m
温度范围：
移动工作条件 -25℃至+80℃
移动工作条件 -40℃至+80℃
小曲径
移动工作条件 12×电缆直径
固动工作条件 6×电缆直径
抗辐射 5×107cJ/kg
燃烧特性
阻燃符合VDE 0482 T nth='2' day='1' islunardate='False' isrocdate='False'>265-2-1
IEC60332-1，ULVW-1；CSA FT 1

WBTRVVP-BMQ电缆结构和标准：
◇采用多股细绞超细裸铜丝，符合DIN VDE 0295第6级，IEC60228第6级标准
◇特殊TPE芯线绝缘，UL认证
◇芯线色标
◇芯线无机械应力绞合，优化芯线成缆节距
◇无纺材料包覆
◇镀锌铜丝网套，编织密度：覆盖≥85%
◇全聚氟脂护套，亚光及防表面附着
◇护套颜色为绿色RAL6018或橙色RAL2003
