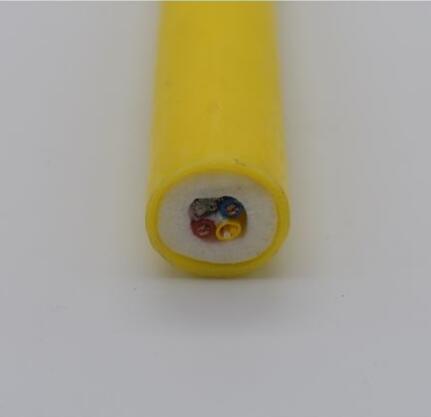

- 商品名称：带光纤中压卷盘电缆
- 添加时间：2020-10-30 14:02:26
- 推荐度：
应用范围
适用于移动设备如快速运行集装箱吊车、起重设备，可行驶大型设备和挖掘机、地面和井下采矿等有较高机械应力的场合。
特点
﹡ 具备耐臭氧、紫外线和潮湿的特性。
﹡ 耐油特性
电缆结构
导体 ：多股精绞成束超细裸铜丝导体
绝缘 ：EPM橡胶混合物绝缘
芯线标识：黑色芯线白色数字编号
包覆：芳纶编织加强层
芯线排放：芯线小节距绞合成缆
外护套：橡胶混合物
技术指标
导体阻抗20℃最小：20MOhm.km
电压等级：U0/U ：3.6/6KV
6/10KV
最小弯曲半径 固定安装：5D
移动安装：7.5D
温度范围 移动安装：-25℃至+80℃
固定安装：-40℃至+90℃
抗辐射：80Mrad(80×106cJ/Kg)
3.6/6KV 芯线根数及 电缆近 电缆承受 电缆近
导体截面积 似外径 最大力 似重量
n×mm2 mm(ca.) N kg/km(ca.)
3×25+2×13+6LWL 48.5 1500 3213
3×35+2×13+6LWL 52.5 2100 3865
3×50+2×13+6LWL 56.5 3000 4652
3×70+2×18+6LWL 60.5 4200 5716
3×95+2×25+6LWL 66.5 5700 7165
3×120+2×35+6LWL 70.0 7200 8257
6/10KV 芯线根数及 电缆近 电缆承受 电缆近
导体截面积 似外径 最大力 似重量
n×mm2 mm(ca.) N kg/km(ca.)
3×25+2×13+6LWL 52.5 1500 3862
3×35+2×13+6LWL 56.5 2100 4430
3×50+2×13+6LWL 62.5 3000 5391
3×70+2×18+6LWL 66.0 4200 6506
3×95+2×25+6LWL 72.0 5700 8033
3×120+2×35+6LWL 75.5 7200 9171
